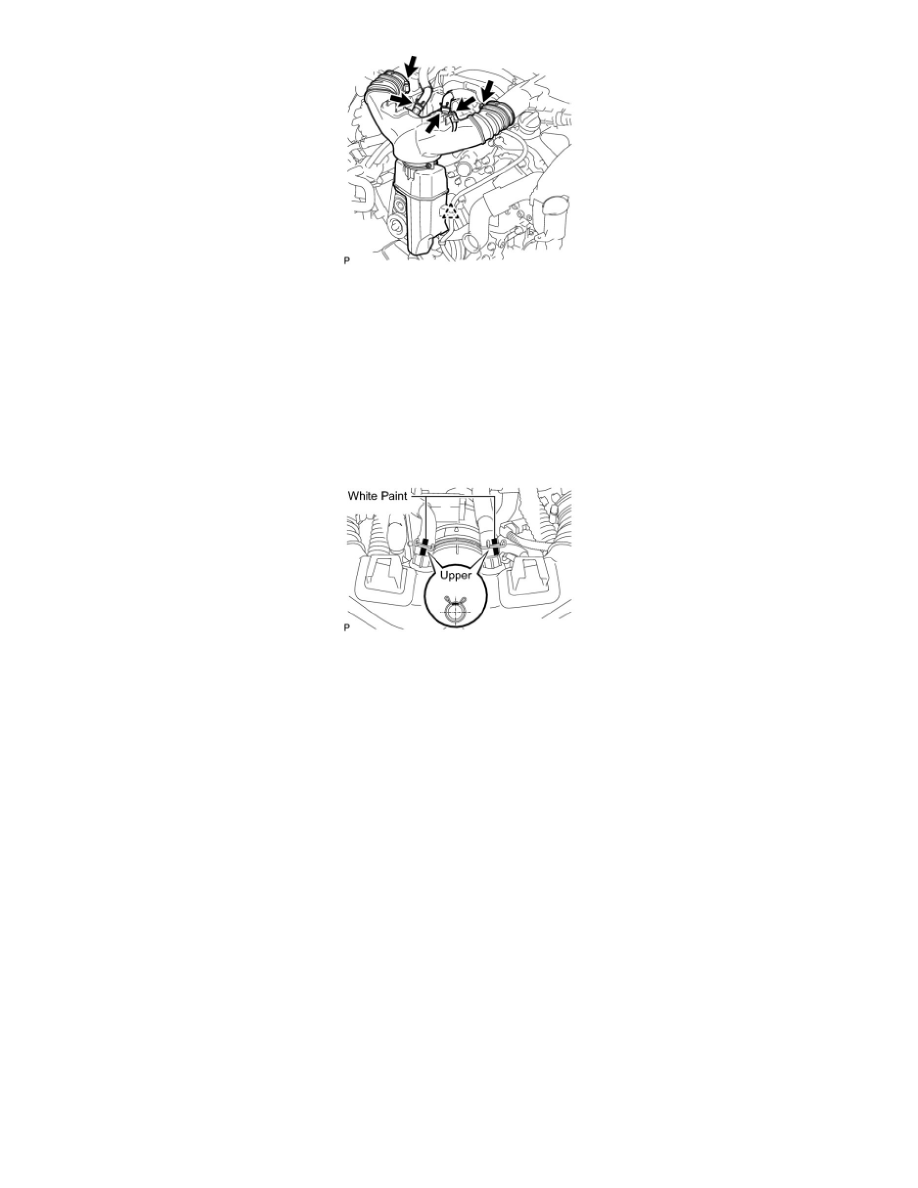

(a) Align the protrusion of the intake air resonator with the cutout of the bracket and insert the protrusion.
(b) Install the intake air connector pipe with the 3 hose clamps.

for intake air connector pipe and throttle body - Torque: 4.8 Nm (49 kgf-cm, 42 in-lbf)
for intake air connector pipe and intake air resonator - Torque: 3.8 Nm (39 kgf-cm, 34 in-lbf)

HINT:
-

Insert the protrusion of the intake air connector pipe into the hole of the hose clamp.

-

The intake air connector pipe and throttle body clamp can be tightened within the range of 4.0 N*m (41 kgf*cm, 35 in.*lbf) to 5.5 N*m (56
kgf*cm, 49 in.*lbf), and the intake air connector pipe and intake air resonator clamp can be tightened within the range of 2.0 N*m (20
kgf*cm, 18 in.*lbf) to 5.5 N*m (56 kgf*cm, 49 in.*lbf).

(c) Attach the wire harness clamp.

(d) Connect the No. 1 and No. 2 ventilation hoses to the intake air connector pipe.

-

Position the claws of the clamps as shown in the illustration.

-

Install the clamps so that they are within the hose's paint marks.

3. INSTALL NO. 1 AIR CLEANER INLET See: Engine, Cooling and Exhaust/Engine/Service and Repair/Removal and Replacement/Engine

Assembly/Installation

4. ADD ENGINE COOLANT See: Engine, Cooling and Exhaust/Cooling System/Coolant/Service and Repair

5. INSPECT FOR COOLANT LEAK See: Engine, Cooling and Exhaust/Cooling System/Testing and Inspection/Cooling System

6. INSTALL AIR CLEANER INLET COVER SUB-ASSEMBLY See: Engine, Cooling and Exhaust/Engine/Service and Repair/Removal and

Replacement/Engine Assembly/Installation

7. INSTALL V-BANK COVER SUB-ASSEMBLY See: Engine, Cooling and Exhaust/Engine/Service and Repair/Removal and Replacement/Engine

Assembly/Installation

8. INSTALL NO. 1 ENGINE UNDER COVER See: Engine, Cooling and Exhaust/Engine/Service and Repair/Removal and Replacement/Engine

Assembly/Installation

9. INSTALL FRONT WHEEL OPENING EXTENSION PAD LH See: Body and Frame/Bumper/Front Bumper/Service and Repair/Installation
