LS 600h V8-5.0L (2UR-FSE) Hybrid (2008)

Page 12

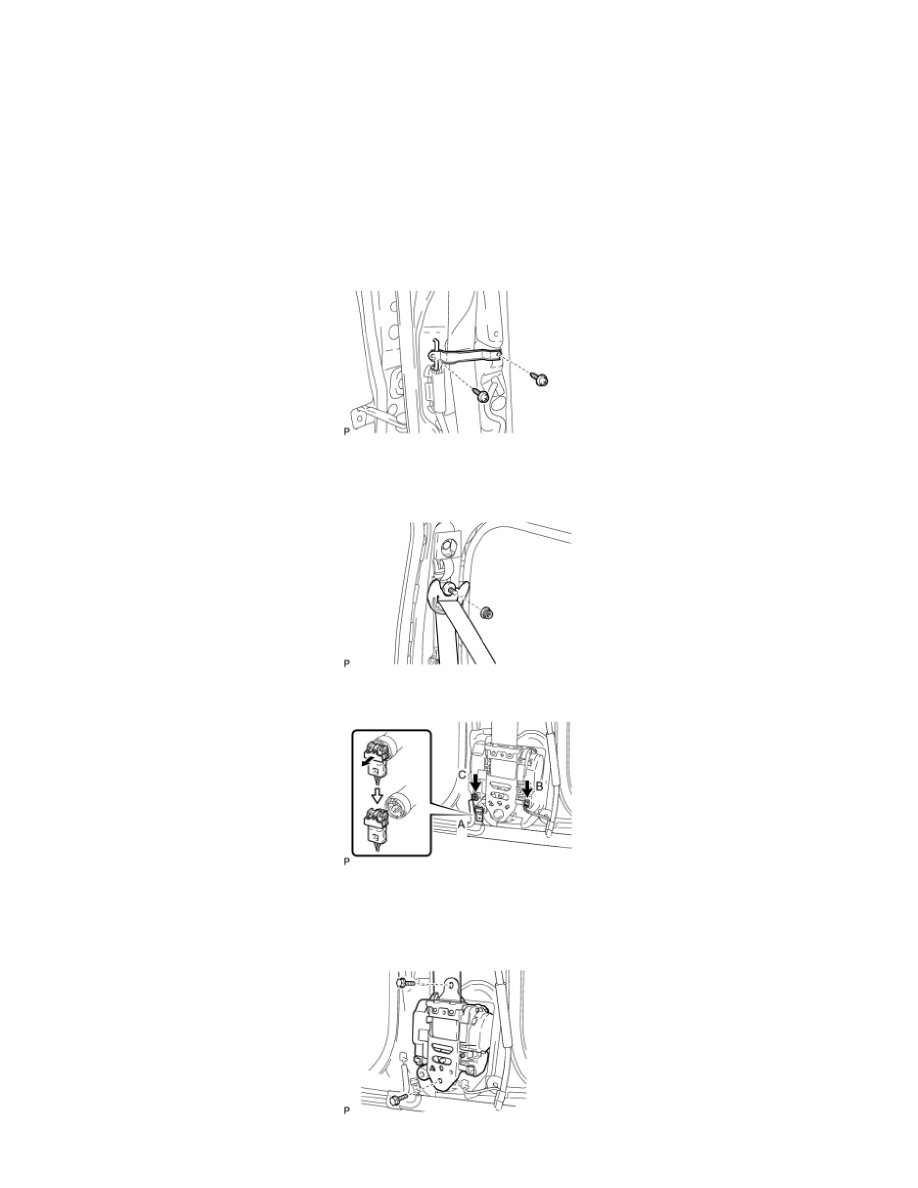

background image



6. REMOVE FRONT DOOR SCUFF PLATE See: Body and Frame/Interior Moulding / Trim/Headliner/Service and Repair/Removal



7. REMOVE REAR DOOR SCUFF PLATE See: Body and Frame/Interior Moulding / Trim/Headliner/Service and Repair/Removal



8. REMOVE CENTER LOWER PILLAR GARNISH See: Body and Frame/Interior Moulding / Trim/Headliner/Service and Repair/Removal



9. REMOVE CENTER UPPER PILLAR GARNISH See: Body and Frame/Interior Moulding / Trim/Headliner/Service and Repair/Removal



10. REMOVE FRONT SEAT SHOULDER BELT GUIDE

(a) Remove the 2 screws and belt guide.

11. REMOVE FRONT SEAT OUTER BELT ASSEMBLY

(a) Remove the nut and shoulder anchor.

(b) Disconnect the pretensioner connector as shown in the illustration labeled A.
(c) Disconnect the tension reducer connector labeled B.
(d) w/ Pre-collision System:

Disconnect the pre-collision connector labeled C.

(e) Remove the 2 bolts and seat belt.
