INSTALLATION

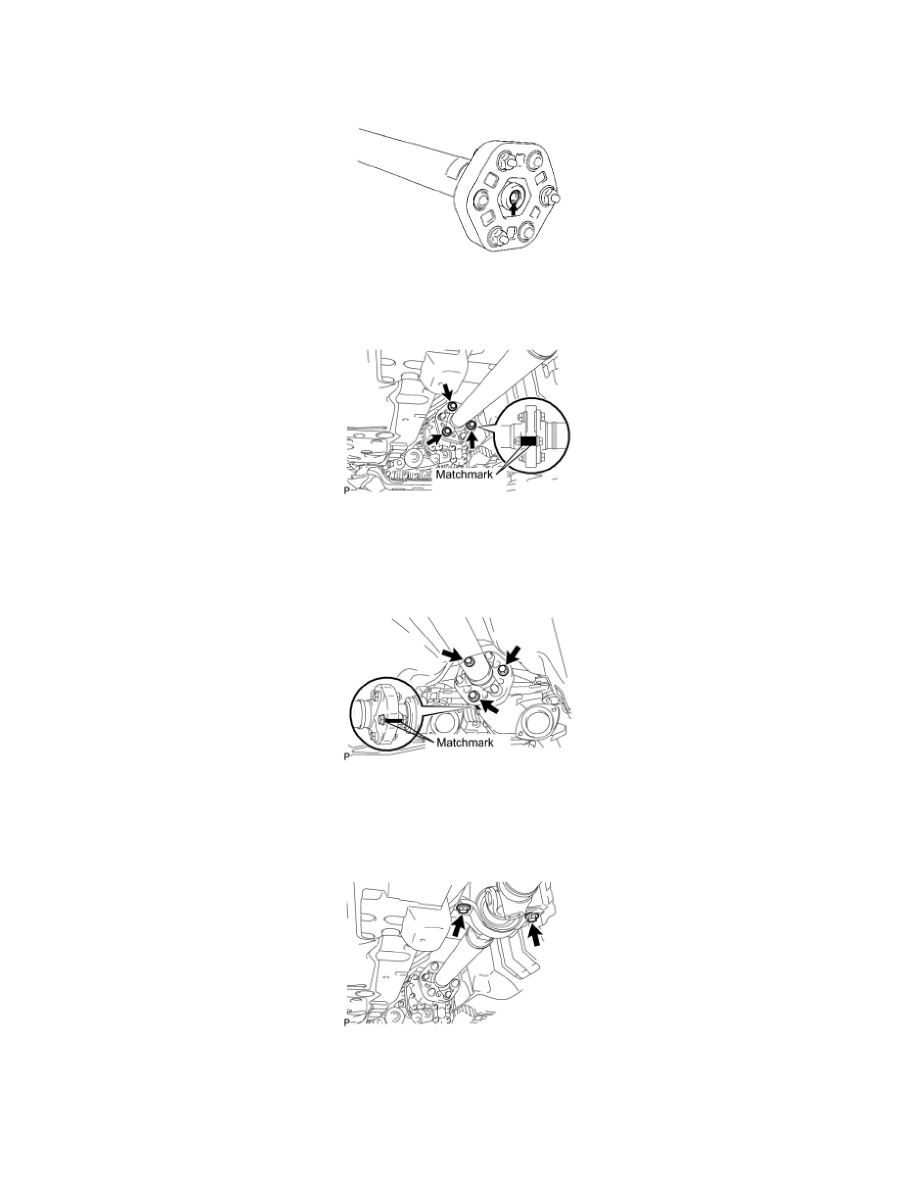

1. INSTALL PROPELLER SHAFT WITH CENTER BEARING ASSEMBLY

(a) Apply grease to the flexible coupling centering bushings.

Grease:
Molybdenum disulphide lithium base NLGI No. 2

(b) Align the matchmarks on the transmission companion flange and flexible coupling.
(c) Install and tighten the 3 bolts, 3 washers and 3 nuts.

Torque: 79 Nm (805 kgf-cm, 58 ft-lbf)

HINT: The bolts should be installed from the propeller shaft side.
NOTE: Be careful not to damage the flexible coupling centering bush.

(d) Align the matchmarks on the differential companion flange and flexible coupling.
(e) Install the 3 bolts, 3 washers and 3 nuts.

Torque: 79 Nm (805 kgf-cm, 58 ft-lbf)

HINT: The bolts should be installed from the propeller shaft side.
NOTE: Be careful not to damage the flexible coupling centering bush.

(f) Temporarily install the 2 bolts with the adjusting washers.

HINT: Use the adjusting washers which were removed.

2. TIGHTEN NO. 1 CENTER SUPPORT BEARING ASSEMBLY
