Timing Belt: Specifications (page 16 of 20)

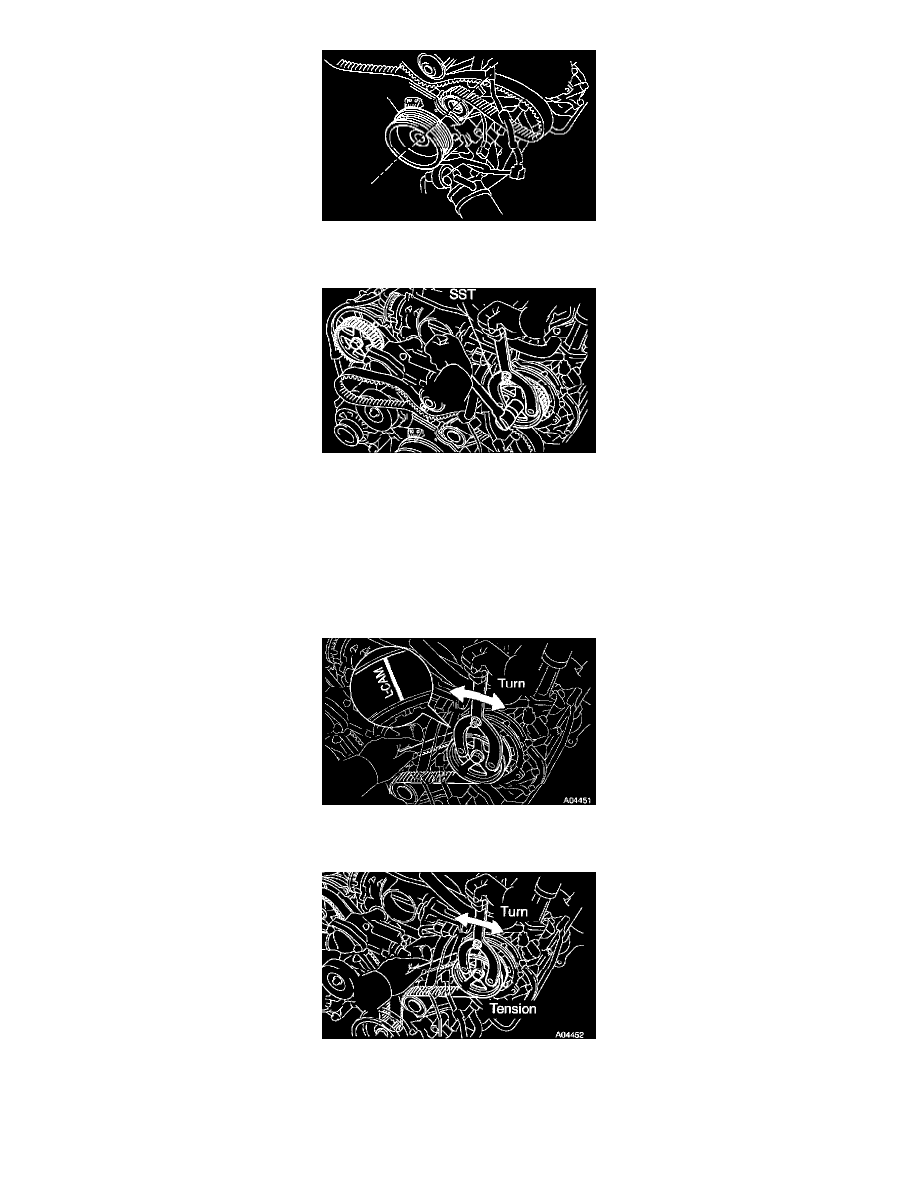

10. CHECK CRANKSHAFT PULLEY POSITION

Check that the timing mark of the crankshaft pulley is aligned with the centers of the crankshaft pulley and the idler pulley bolt.

11. INSTALL RH, LH CAMSHAFT TIMING PULLEYS

a. Align the camshaft knock pin with the knock pin groove of the timing pulley, and slide on the timing pulley.
b. Using SST install the pulley bolt.

SST 09960-10010 (09962-01000,09963-01000)
Torque: 108 Nm (1,100 kgf.cm, 80 ft. lbs.)

12. CONNECT TIMING BELT TO LH CAMSHAFT TIMING PULLEY

a. Remove any oil or water on the LH camshaft timing pulley, and keep it clean.

NOTICE:  Only wipe the pulleys; do not use any cleansing agent.

b. Turn the LH camshaft timing pulley. Align the installation mark on the timing belt with the timing mark of the camshaft timing pulley, and

hang the timing belt on the LH camshaft timing pulley.

c. Turn the LH camshaft timing pulley counterclockwise until there is tension between the crankshaft timing pulley and LH camshaft timing

pulley.

13. CONNECT TIMING BELT TO RH CAMSHAFT TIMING PULLEY

a. Remove any oil or water on the RH camshaft timing pulley and water pump pulley, and keep them clean.
