Page 14
background image

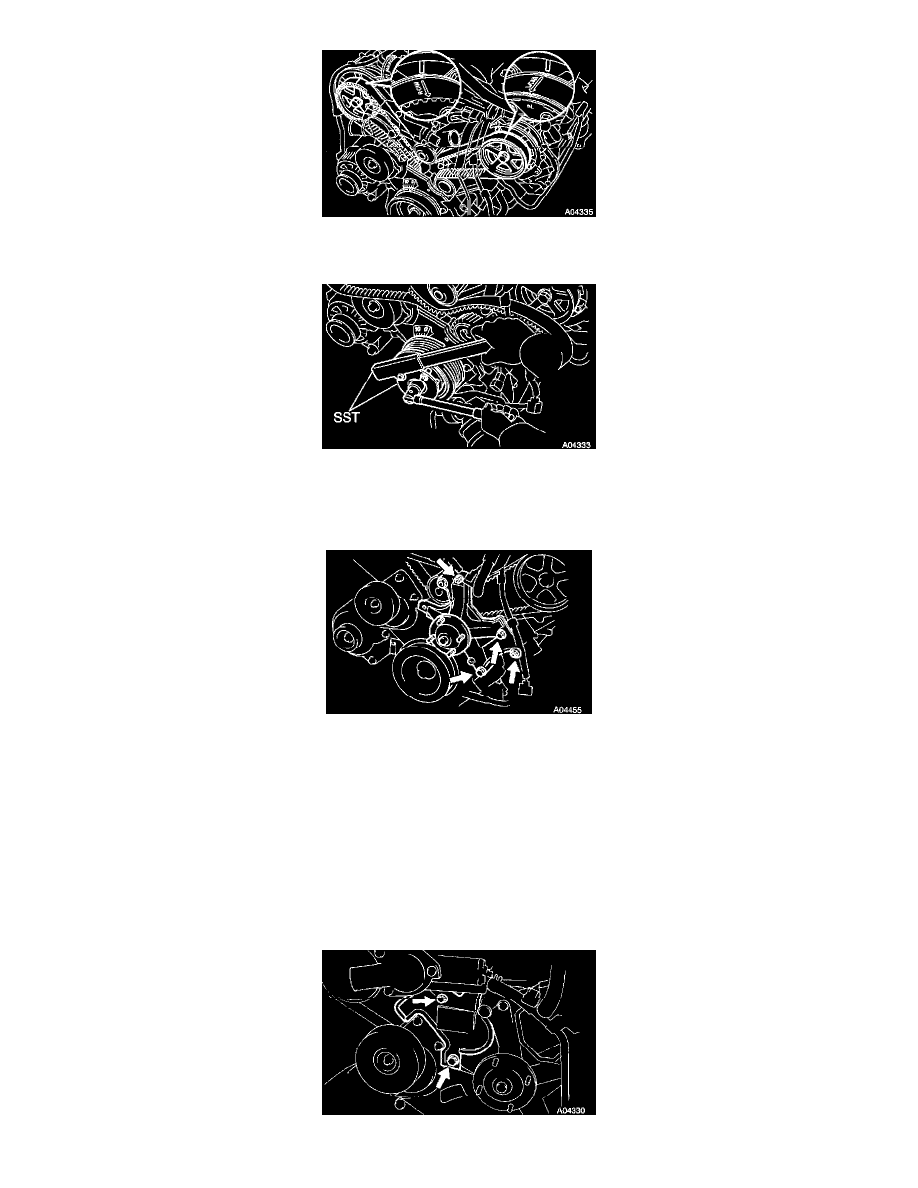

c. Check that each pulley aligns with the timing marks as shown in the illustration.

If the timing marks do not align, remove the timing belt and reinstall it.

17. TIGHTEN CRANKSHAFT PULLEY BOLT

Using SST, install the pulley bolt.
SST 09213-54015(90119-08216), 09330-00021
Torque: 245 Nm (2,500 kgf.cm, 181 ft. lbs.)

18. INSTALL FAN BRACKET

Install the fan bracket with the 2 bolts and 2 nuts.
Torque:

12 mm head 16 Nm (160 kgf.cm, 12 ft. lbs.)
14 mm head 32 Nm (330 kgf.cm, 24 ft. lbs.)

HINT:  Each bolt length is indicated in the illustration.

Bolt Length:

106 mm (4.17 inch) for 12 mm head (A)
114 mm (4.49 inch) for 14 mm head (B)

19. INSTALL A/C COMPRESSOR

20. INSTALL NO.2 TIMING BELT COVER
