Coolant: Service and Repair

3UR-FE COOLING: COOLANT: REPLACEMENT

1. REMOVE ENGINE ROOM SIDE COVER LH   See: Body and Frame/Grille/Service and Repair/Removal and Replacement/Removal

2. REMOVE ENGINE ROOM SIDE COVER RH   See: Body and Frame/Grille/Service and Repair/Removal and Replacement/Removal

3. REMOVE UPPER RADIATOR SUPPORT SEAL   See: Body and Frame/Grille/Service and Repair/Removal and Replacement/Removal

4. REMOVE FRONT FENDER SPLASH SHIELD SUB-ASSEMBLY LH   See: Body and Frame/Bumper/Front Bumper/Service and

Repair/Removal and Replacement/Removal

5. REMOVE FRONT FENDER SPLASH SHIELD SUB-ASSEMBLY RH   See: Body and Frame/Bumper/Front Bumper/Service and

Repair/Removal and Replacement/Removal

6. REMOVE NO. 1 ENGINE UNDER COVER SUB-ASSEMBLY   See: Engine, Cooling and Exhaust/Exhaust System/Exhaust Manifold/Service

and Repair/Removal

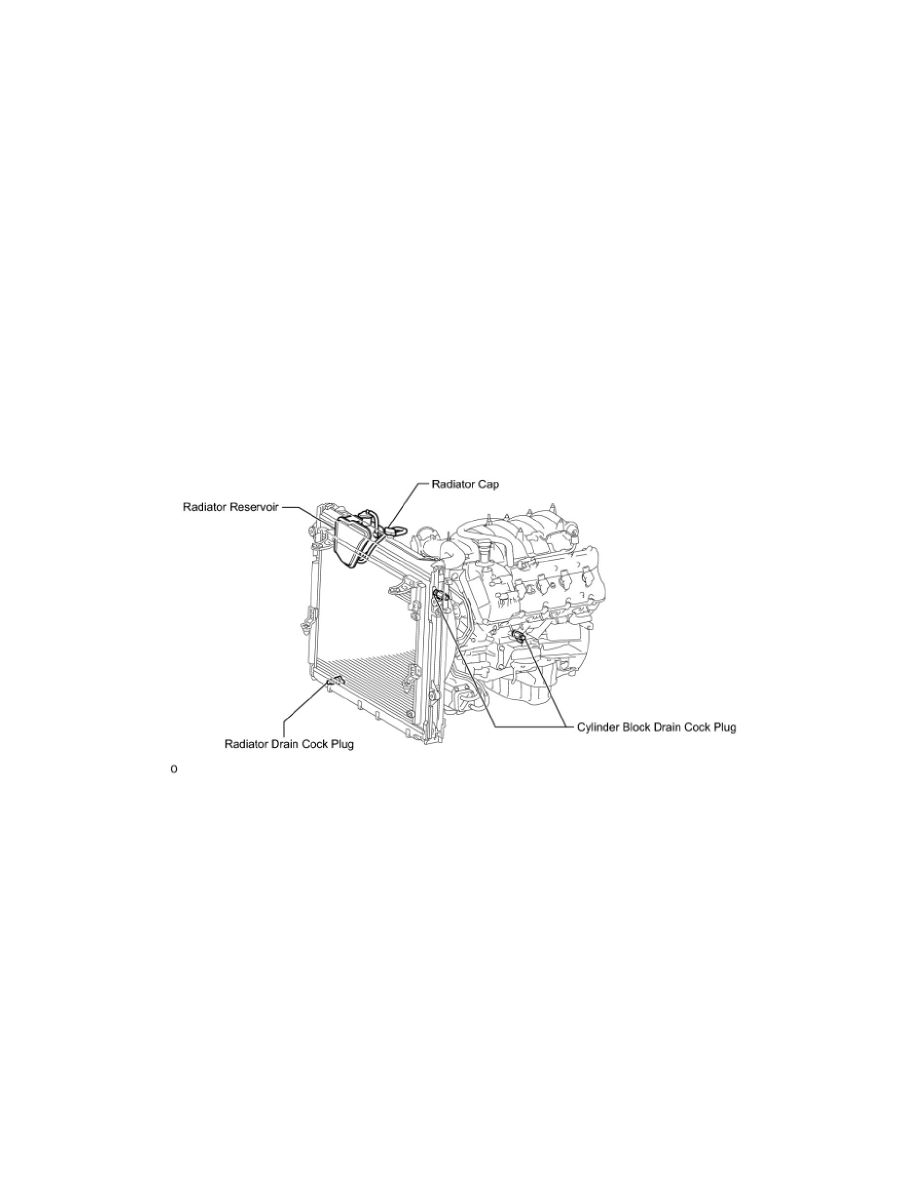

7. DRAIN ENGINE COOLANT

CAUTION:
Do not remove the radiator cap while the engine and radiator are still hot. Pressurized, hot engine coolant and steam may be released
and cause serious burns.

(a) Loosen the radiator drain cock plug.

HINT
Collect the coolant in a container and dispose of it according to the regulations in your area.

(b) Remove the radiator cap. Then drain the coolant from the radiator.

(c) Loosen the 2 cylinder block drain cock plugs. Then drain the coolant from the engine.

(d) Tighten the 2 cylinder block drain cock plugs.

Torque : 13 Nm (130 kgf-cm, 10 ft-lbf)

(e) Tighten the radiator drain cock plug by hand.

8. ADD ENGINE COOLANT

(a) Add engine coolant.

Standard Capacity:
