Alignment: Specifications
Service Data

SPECIFICATIONS: ALIGNMENT / HANDLING DIAGNOSIS: SERVICE DATA

INSPECT VEHICLE HEIGHT

NOTICE:
Before inspecting the wheel alignment, adjust the vehicle height to the specification.

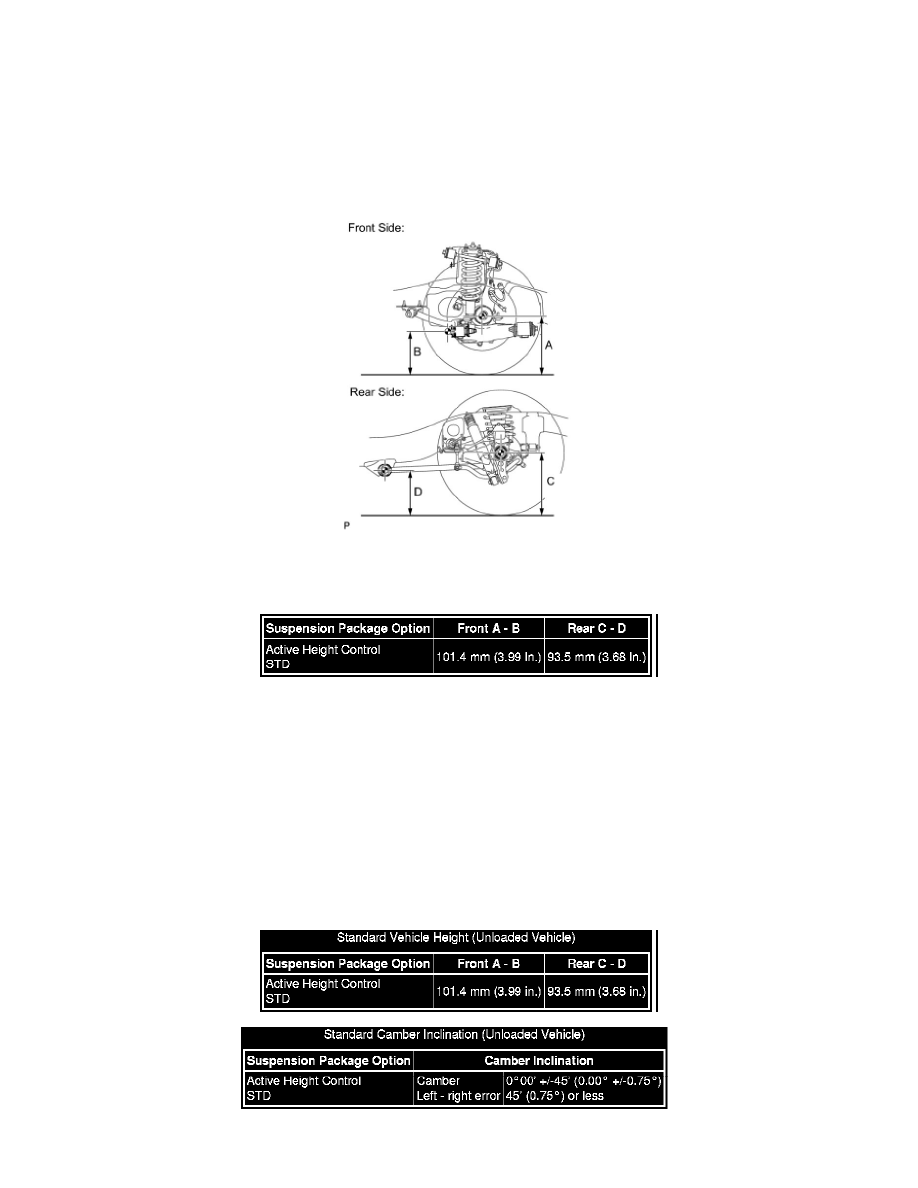

(a) Press down on the vehicle several times to stabilize the suspension, and then measure the vehicle height.

Standard Vehicle Height (Unloaded Vehicle):

Measuring points:

A
Ground clearance of the front drive shaft center

B
Ground clearance of the front adjusting cam bolt center

C
Ground clearance of the rear axle shaft center

D
Ground clearance of the rear lower control arm front side center
