Timing Component Alignment Marks: Locations

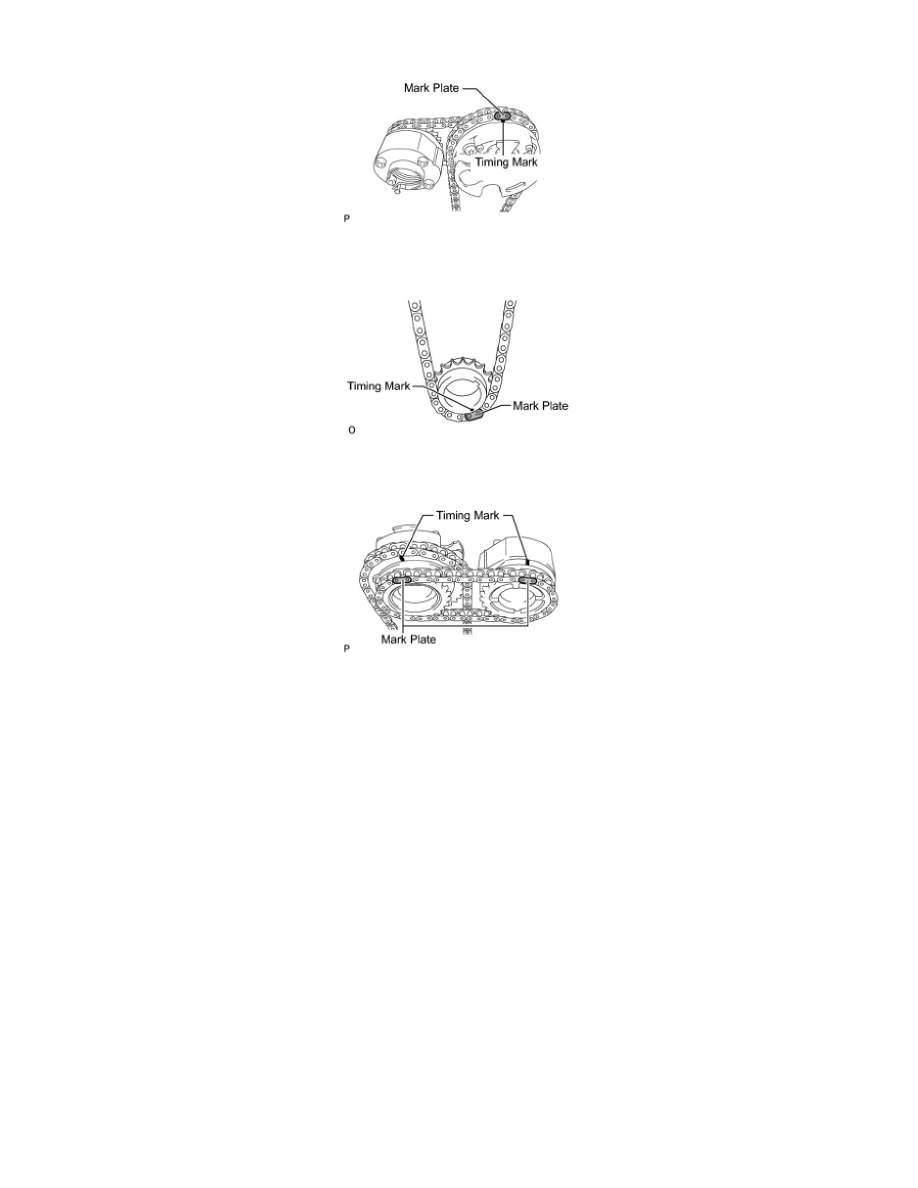

(a) Align the No. 1 chain orange mark plate with the camshaft timing gear timing mark, and attach the chain to the gear as shown in the

illustration.

(b) Align the No. 1 chain orange mark plate with the crankshaft timing sprocket timing mark, and attach the chain to the gear as shown in the

illustration.

(c) Align the No. 2 chain yellow mark plates with the timing marks of the camshaft timing gear assembly and camshaft timing exhaust gear

assembly, and attach the No. 2 chain to the gears as shown in the illustration.

Refer to Engine reassembly for timing chain installation procedure.  See: Engine, Cooling and Exhaust/Engine/Service and Repair
