8. Ground the spark plugs.
9. Check if a spark occurs at each spark plug while the engine is being cranked.

NOTE:
-

Be sure to ground the spark plugs when checking.

-

Replace the ignition coil if it receives an impact.

-

Do not crank the engine for more than 2 seconds.

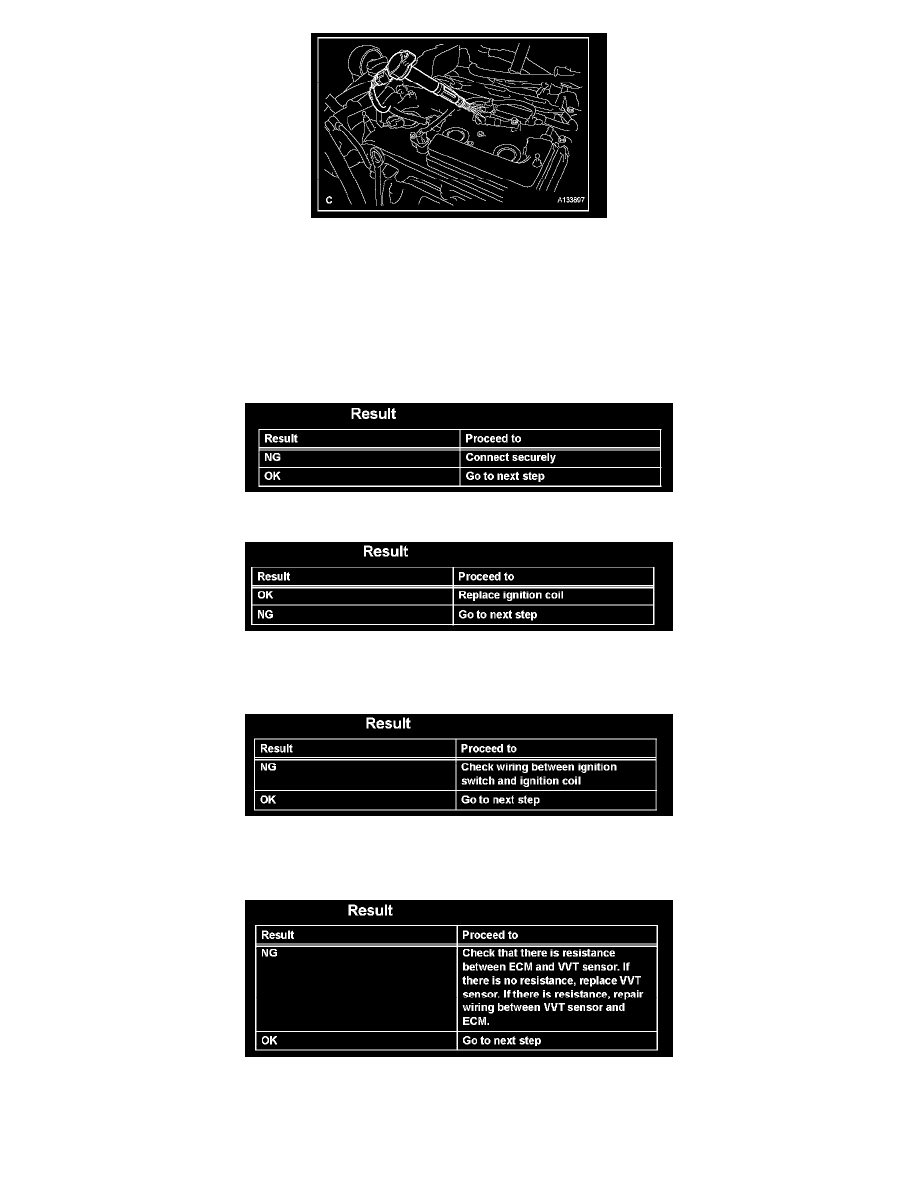

c. Perform the spark test according to the flowchart.

1. Check that the wire harness side connector of the ignition coil with igniter is securely connected.

2. Perform a speak test on each ignition coil.

1. Replace the ignition coil with a normal one.
2. Perform the spark test again.

3. Check the power supply to the ignition coil.

1. Turn the ignition switch to the ON position.
2. Check that there is battery voltage at the ignition coil positive (+) terminal.

4. Check the VVT sensor output voltage.
