Blind Spot Module: Pinout Values and Diagnostic Parameters

BLIND SPOT MONITORING (BSM) CONTROL MODULE INSPECTION

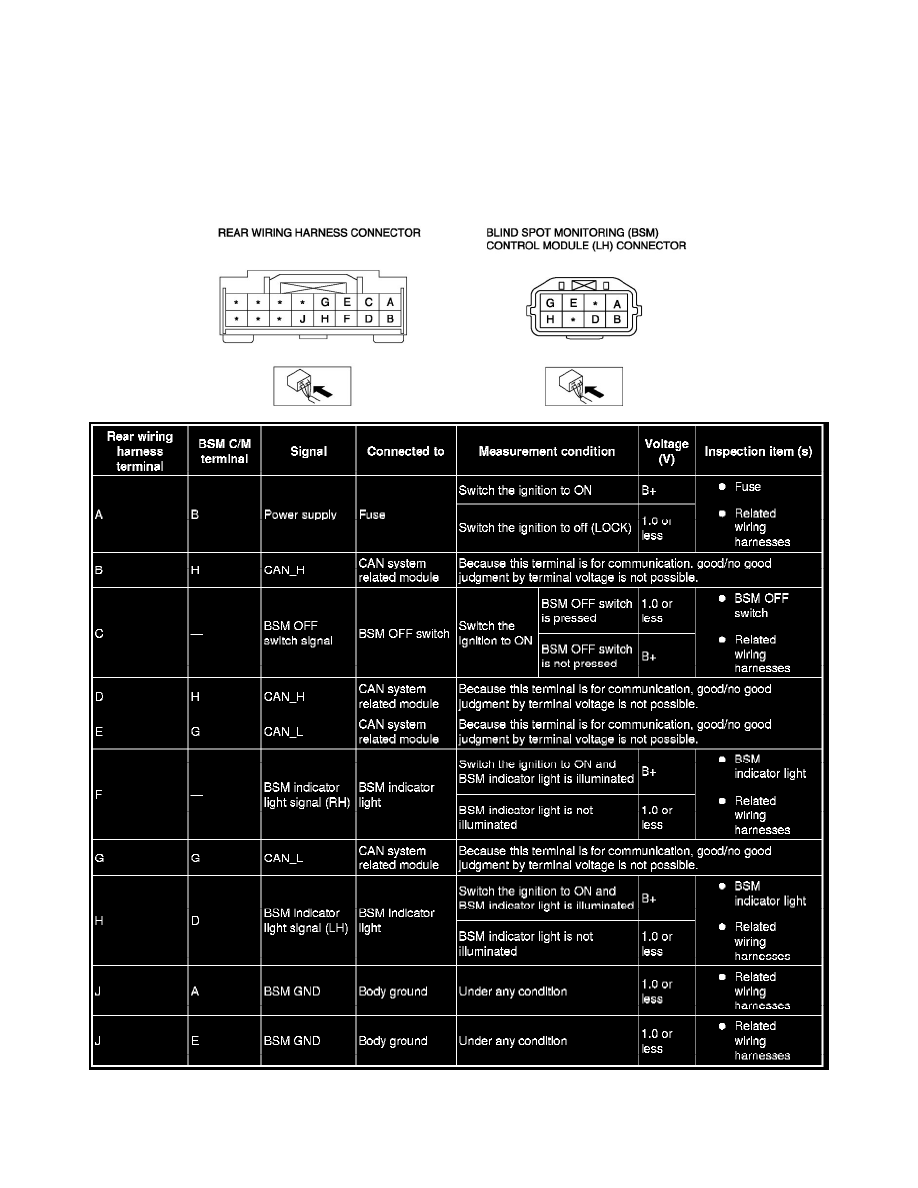

Terminal Voltage Table (Reference)

NOTE:

-

The BSM control module connector cannot be connected to a tester due to its water-resistance processing, therefore the rear wiring harness
connector is used for measuring the terminal voltage.

BSM control module (LH)

Terminal Voltage Table (Reference)

Terminal Voltage Table (Reference)
