Mazda Workshop Service and Repair Manuals

Speaker: Testing and Inspection
Front Door Speaker Inspection

FRONT DOOR SPEAKER INSPECTION

1. Disconnect the negative battery cable.

2. Remove the inner garnish.  See: Body and Frame/Doors, Hood and Trunk/Doors/Front Door/Front Door Panel/Service and Repair/Removal and

Replacement/Inner Garnish Removal/Installation

3. Remove the front door trim.  See: Body and Frame/Doors, Hood and Trunk/Doors/Front Door/Front Door Panel/Service and Repair/Removal and

Replacement/Front Door Trim Removal/Installation

4. Remove the front door speaker.  See: Service and Repair/Front Door Speaker Removal/Installation

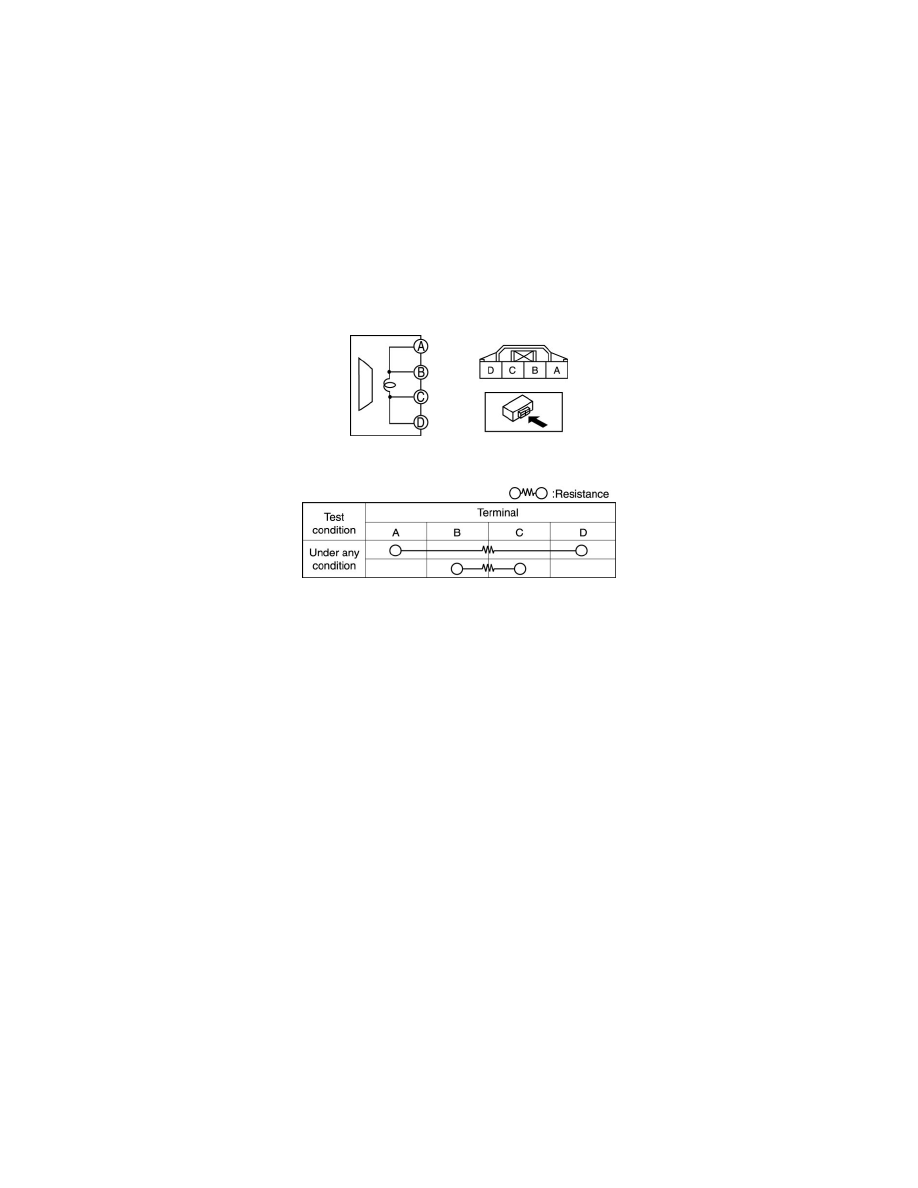

5. Verify the resistance between the front door speaker terminals.

-

If not within the specification, replace the front door speaker.

Resistance

-

Without Bose(R): 3.4-4.6 ohms

-

With Bose(R): 1.83-2.47 ohms
