min after deployment.

9. Disconnect the SST (Deployment tool) form the SST (Adapter harness).

Side Air Bag Module

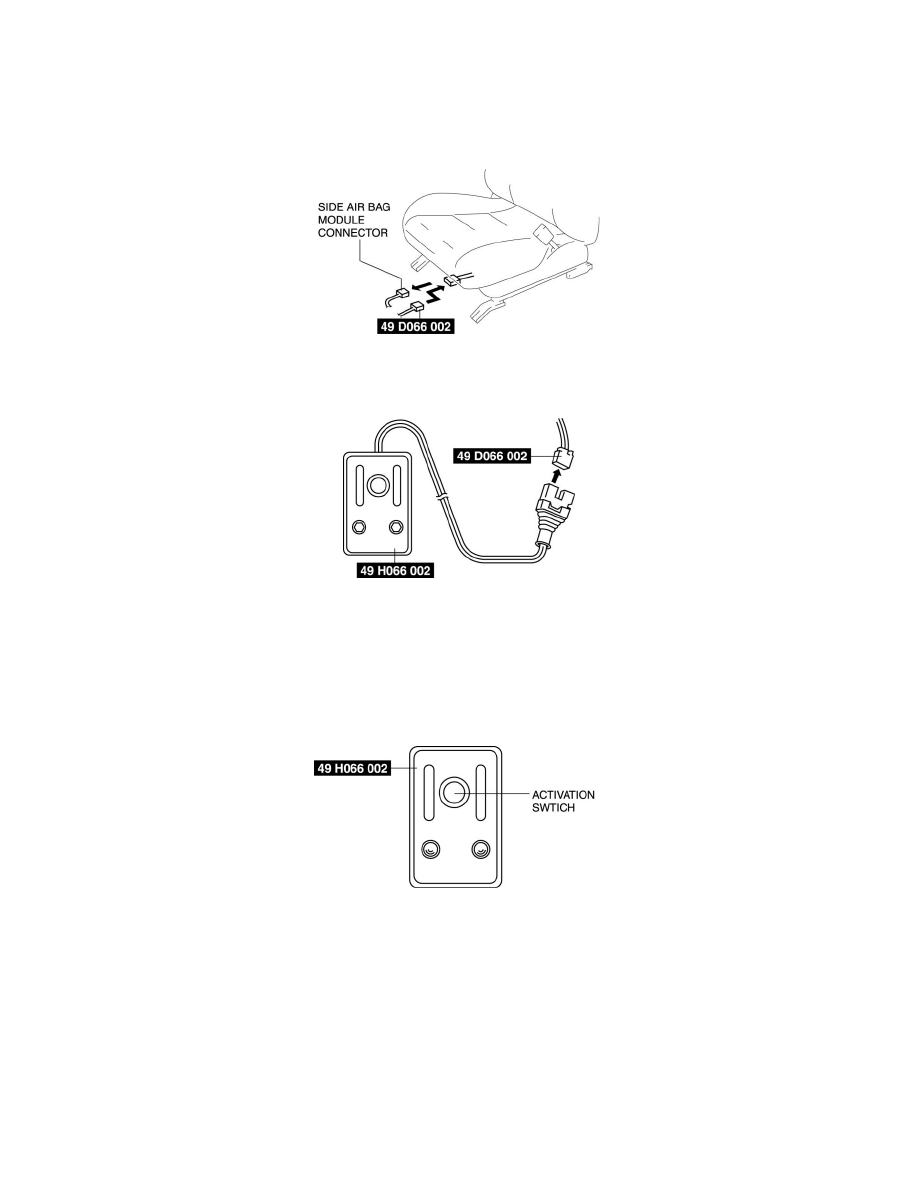

1. Disconnect the side air bag module connector.

2. Connect the SST (Adapter harness) to the side air bag module as shown in the figure.

3. Connect the SST (Deployment tool) to the SST (Adapter harness).

4. Connect the SST (Deployment tool) to the battery. Connect the power supply red clip to the positive battery terminal, and the black clip to the

negative battery terminal.

5. Verify that the red lamp on the SST (Deployment tool) is illuminated.

6. Verify that all persons are standing at least 6 m {20 ft} away from the vehicle.

7. Press the activation switch on the SST (Deployment tool) to operate (deploy) the side air bag module.

WARNING:

-

The air bag module is very hot immediately after it is operated (deployed). You can be burned. Do not touch the air bag module for at least 15
min after deployment.

8. Disconnect the SST (Deployment tool) from the SST (Adapter harness).

Curtain Air Bag Module

1. Remove the following parts:

a. Rear scuff plate  See: Body and Frame/Interior Moulding / Trim/Scuff Plate/Service and Repair/Rear Scuff Plate Removal/Installation

b. Rear side seat  See: Body and Frame/Seats/Service and Repair/Overhaul/Rear Seat Back Removal/Installation

c. Tire house trim
