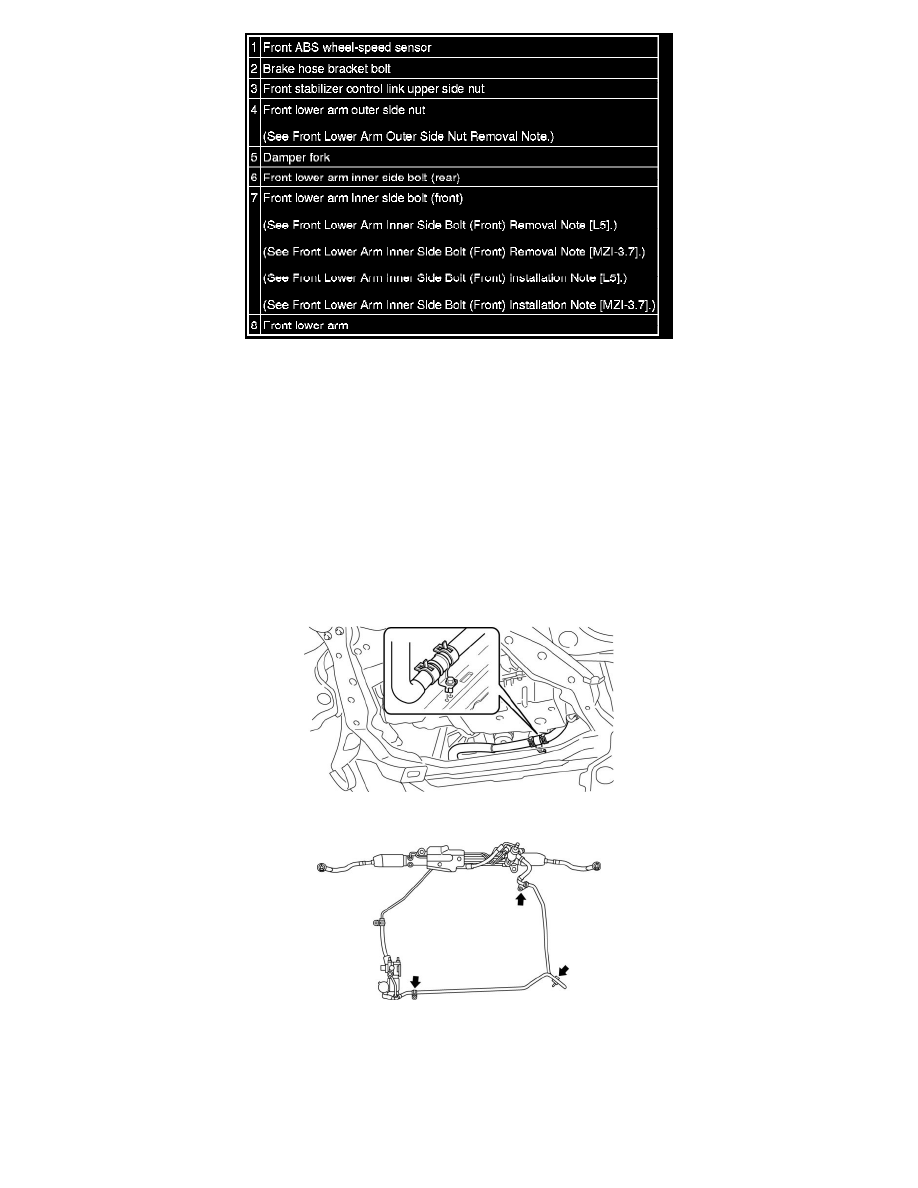

Front Lower Arm Outer Side Nut Removal Note

WARNING:

-

If the stud bolt of the front knuckle is loosened when removing the front lower arm outer nut, replace the stud bolt with a new one. If the stud bolt
is reused, it could fall off while driving, resulting in serious injury or death, and damage to the vehicle.

Front Lower Arm Inner Side Bolt (Front) Removal Note [L5]

NOTE:

-

When working on the left side of the vehicle, lower the front crossmember component slightly so that the oil pan does not interfere with the
removal of the front lower arm front side bolt.

1. Slightly bend back the mudguard.  See: Body and Frame/Spoilers, Flaps, and Air Dams/Mud Flap/Service and Repair

2. Remove the radiator hose bracket bolt.

3. Disconnect the steering pipe from the front crossmember.

4. Remove the crossmember bracket bolts A and loosen the crossmember nut B.
