Mazda Workshop Service and Repair Manuals

Shift Interlock: Testing and Inspection

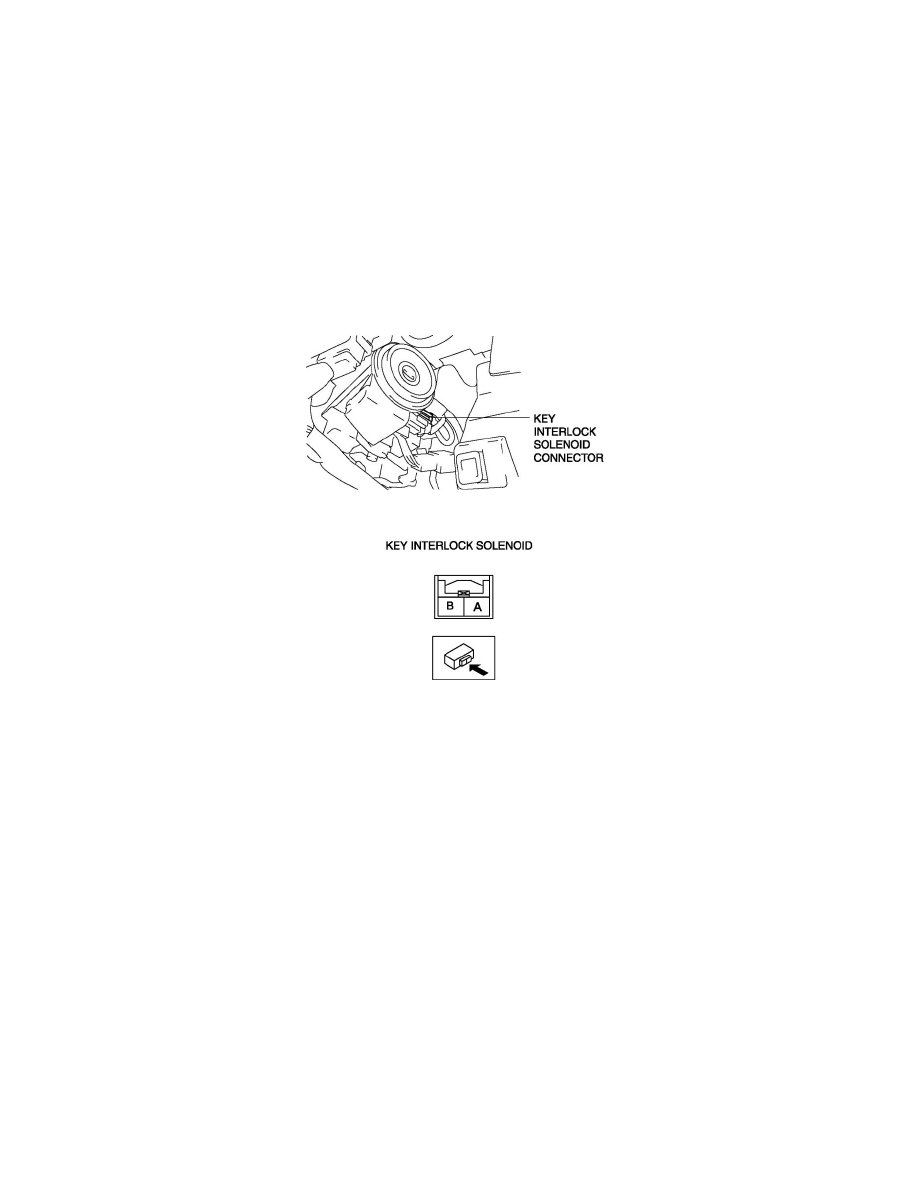

Key Interlock Solenoid Inspection

KEY INTERLOCK SOLENOID INSPECTION

CAUTION:

-

Water or foreign objects entering the connector can cause a poor connection or corrosion. Be sure not to drop water or foreign objects on the
connector when disconnecting it.

-

Do not damage the terminals.

1. Disconnect the key interlock solenoid connector.

a. Disconnect the negative battery cable.

b. Remove the column cover.  See: Steering and Suspension/Steering/Steering Column/Steering Column Cover/Service and Repair

c. Disconnect the key interlock solenoid connector.

2. Verify the resistance between key interlock solenoid terminals A and B.

-

If there is any malfunction, replace the steering lock.  See: Steering and Suspension/Steering/Steering Column/Service and Repair/Steering
Wheel And Column Removal/Installation - Without Advanced Keyless Entry And Push Button Start System

Key interlock solenoid specification

-

22.95-28.05 ohms
