Drive Belt: Diagrams (page 6 of 6)

6. Rotate the crankshaft verifying that the belt engages properly.

Crankshaft rotating angle (reference)

Approximately 110

7. Verify that the belt is installed securely in the pulley groove.

Caution:
^

If the belt slips while rotating the crankshaft, verify that the belt engages properly by rotating the crankshaft further.

8. Remove the tie wrap.

Caution:
^

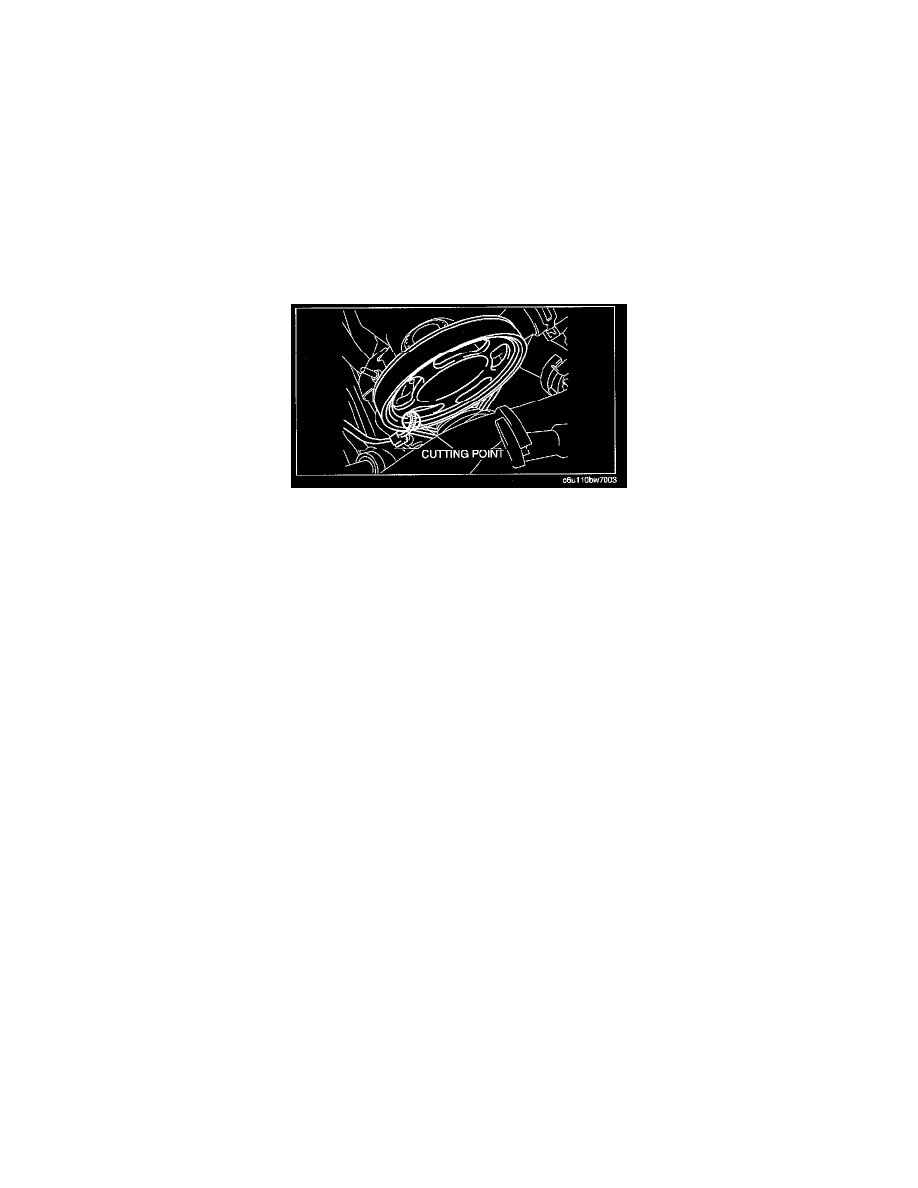

To prevent damage to the belt, cut the tie wrap at the pulley side using the nipper or scissors when removing the tie wrap by cutting it.

9. Install the splash shield (RH)

10. Install the front wheel and tire (RH).
11. Install the plug hole plate.
