Front Wheel Alignment

Alignment: Service and Repair
Front Wheel Alignment

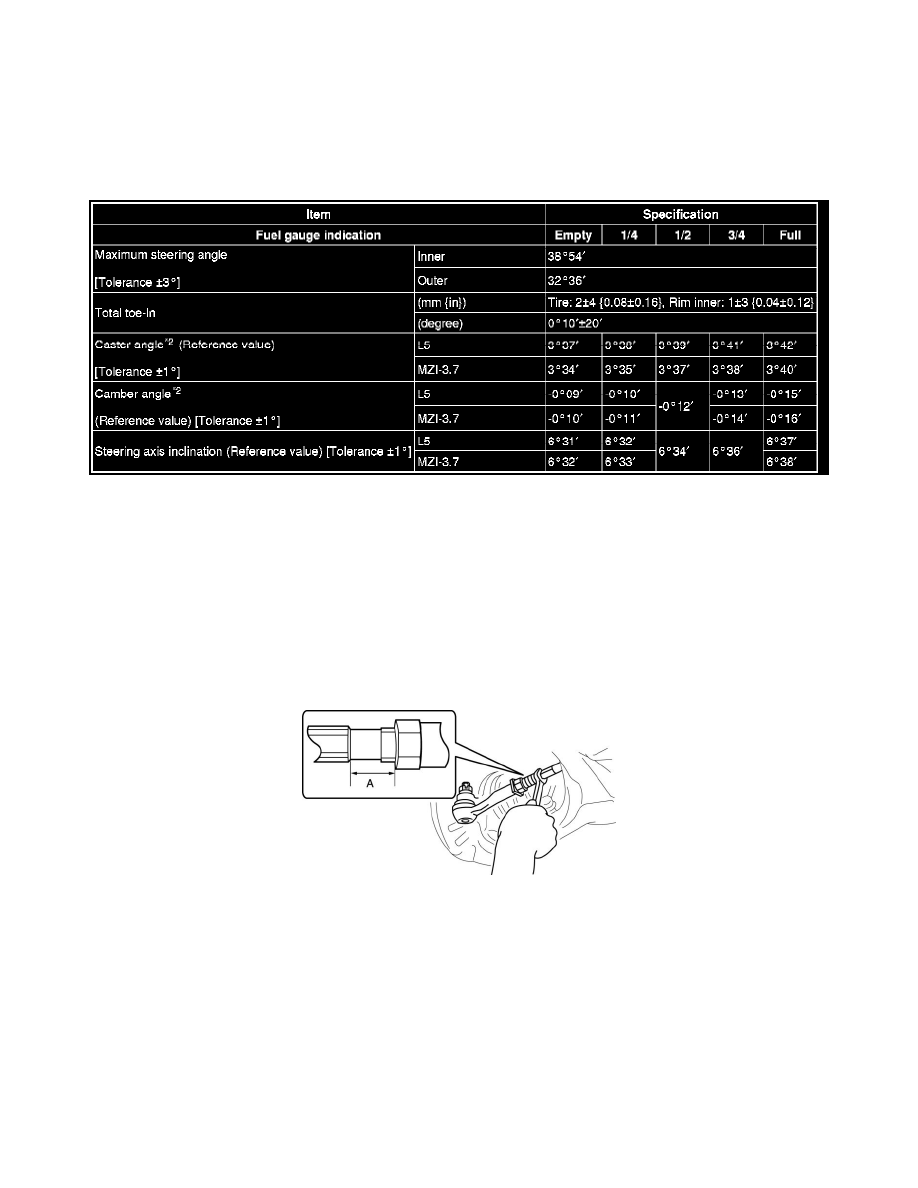

FRONT WHEEL ALIGNMENT

Specification (Unloaded)*1

Front wheel alignment

*1

Engine coolant and engine oil are at specified level. Spare tire, jack and tools are in designated position.

*2

Difference between left and right must not exceed 1°30'.

Maximum Steering Angle Adjustment

1. Loosen the tie-rod end locknuts.

2. Remove the steering gear boot clamp.

3. Turn the tie rods.

Standard length L

-

15.7-22.7 mm {0.619-0.893 in}

4. Turn the tie rods equally to provide the correct maximum steering angle.

5. Tighten the tie-rod end locknuts.

Tightening torque

-

69-98 Nm {7.1-9.9 kgf-m, 51-72 ft-lbf}

6. Verify that the boot is not twisted, and install the boot clamp.

7. Adjust the toe-in after adjusting the steering angle.

Total Toe-in Adjustment
