Drive Belt: Diagrams (page 6 of 6)

-

Hand tightening of the clamp adapter nut is sufficient.

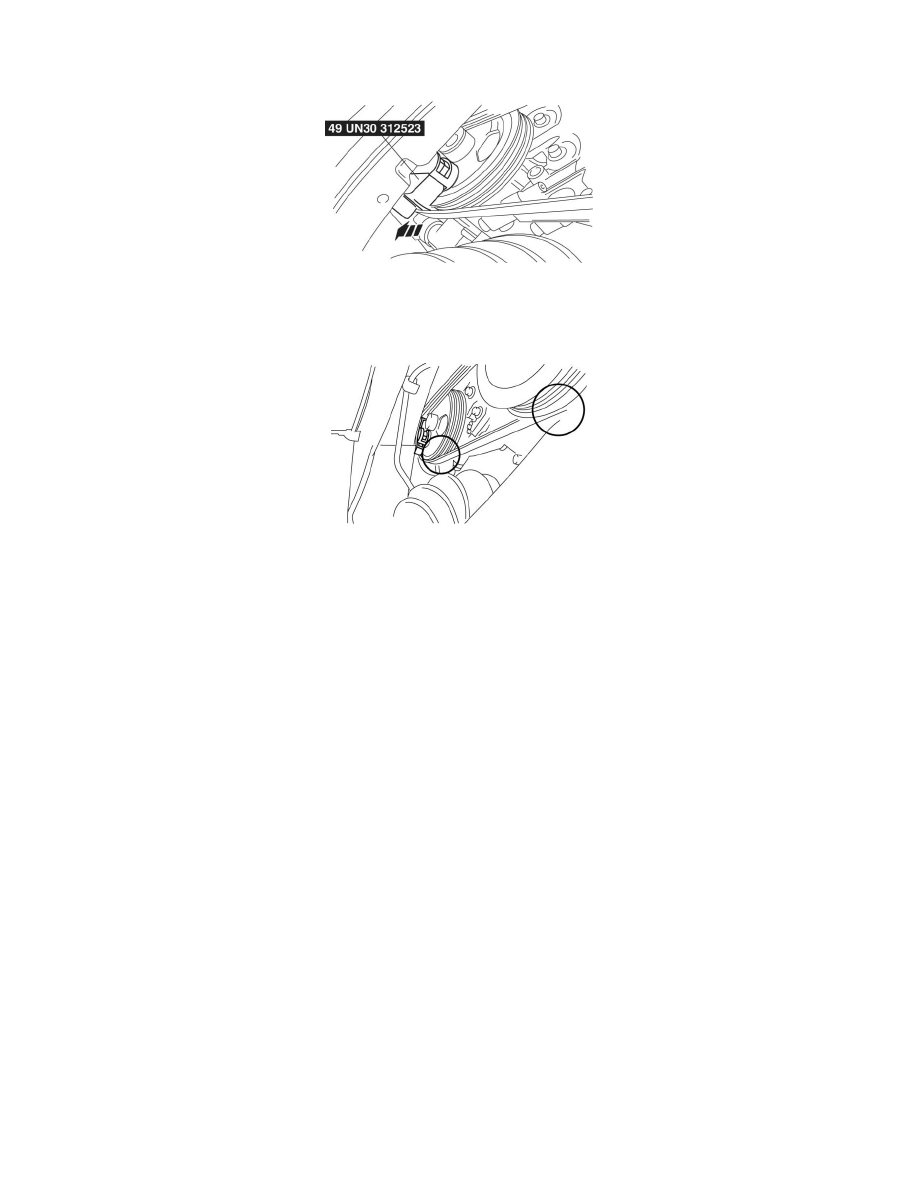

b. Position the power steering oil pump drive belt around the SST and the power steering oil pump pulley.

NOTE:
-

Hold the SST and power steering oil pump drive belt by hand until the power steering oil pump drive belt is properly seated.

c. Turn the crankshaft clockwise to install the power steering oil pump drive belt.

NOTE:
-

Verify that the power steering oil pump drive belt is firmly attached to the pulleys.

4. Install the generator and A/C drive belt.

5. Verify that the drive belt auto tensioner indicator mark does not exceeds the maximum belt length.  See: Testing and Inspection

-

If it exceeds the maximum belt length, replace the generator and A/C drive belt.
