Drive Belt: Specifications
Drive Belt Deflection

Drive Belt Deflection

Alternator Belt

New

0.24 To 0.31 in









Used

0.27 To 0.35 in











A/C Compressor Belt

New

0.27 To 0.36 in









Used

0.31 to 0.39 in













Power Steering Pump Belt

New

0.31 To 0.39 in









Used

0.35 to 0.43 in

















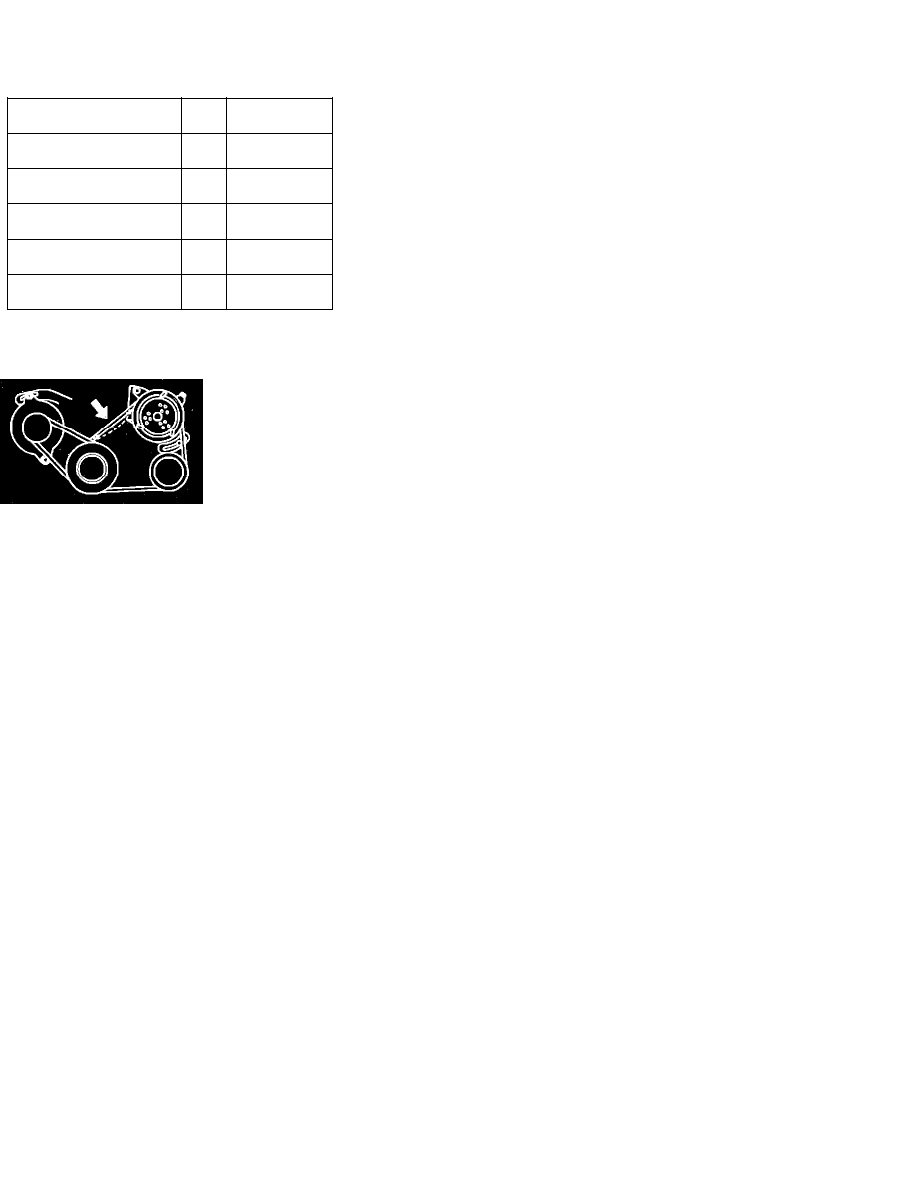

Fig. 13  Belt Routing
