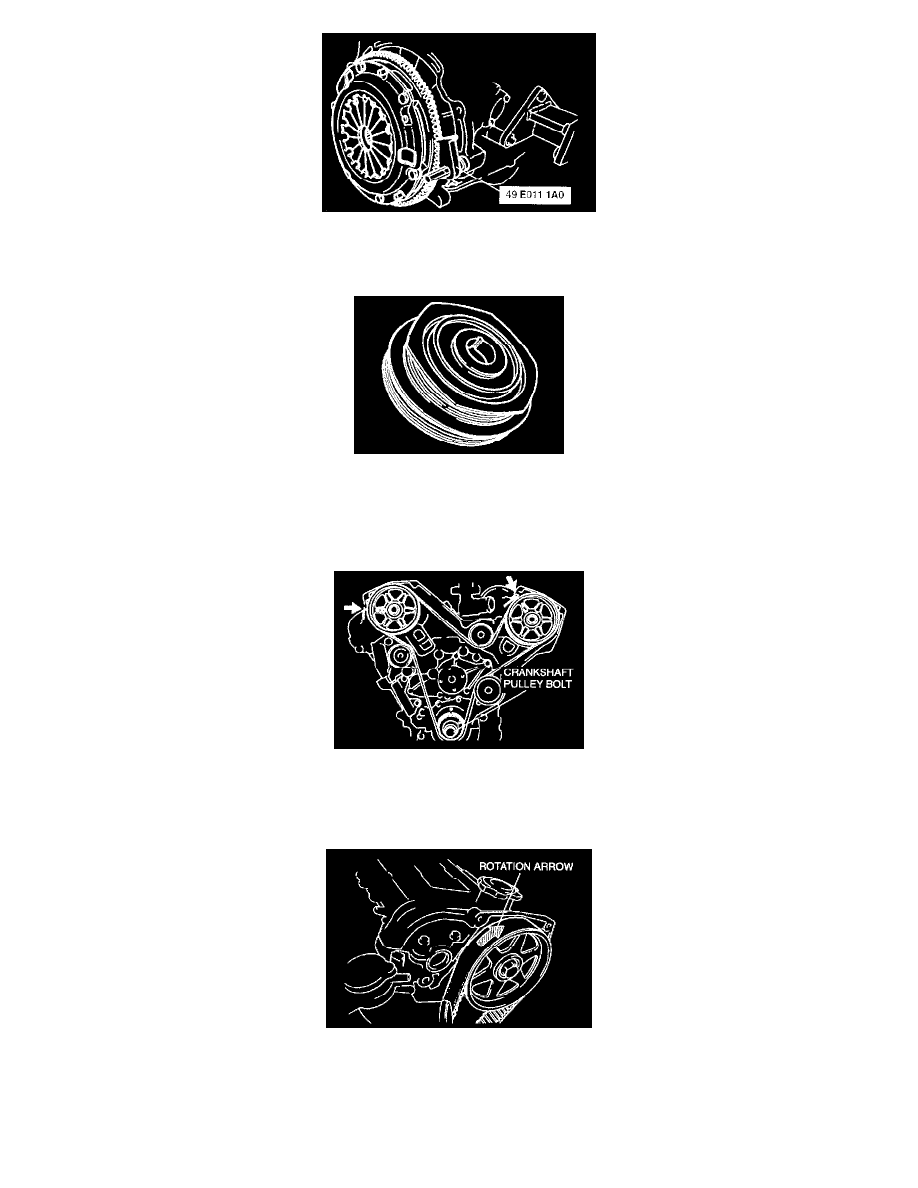

Disassembly Note
Crankshaft pulley

1. Hold the flywheel (MTX) or drive plate (ATX) by using the SST.

Caution
^

The crankshaft position sensor rotor is on the rear of the pulley, and can be damaged easily.

2. Remove the pulley bolt.
3. Remove the crankshaft pulley.

DISASSEMBLY
Timing belt

1. Temporarily install the crankshaft pulley bolt.
2. Turn the crankshaft clockwise to align the timing marks of the pulleys.

3. Mark the timing belt rotation direction for proper reinstallation.
