Caution
^

When removing the bolt, hold the tensioner so that the bolt holes are aligned, otherwise the threads can be damaged.

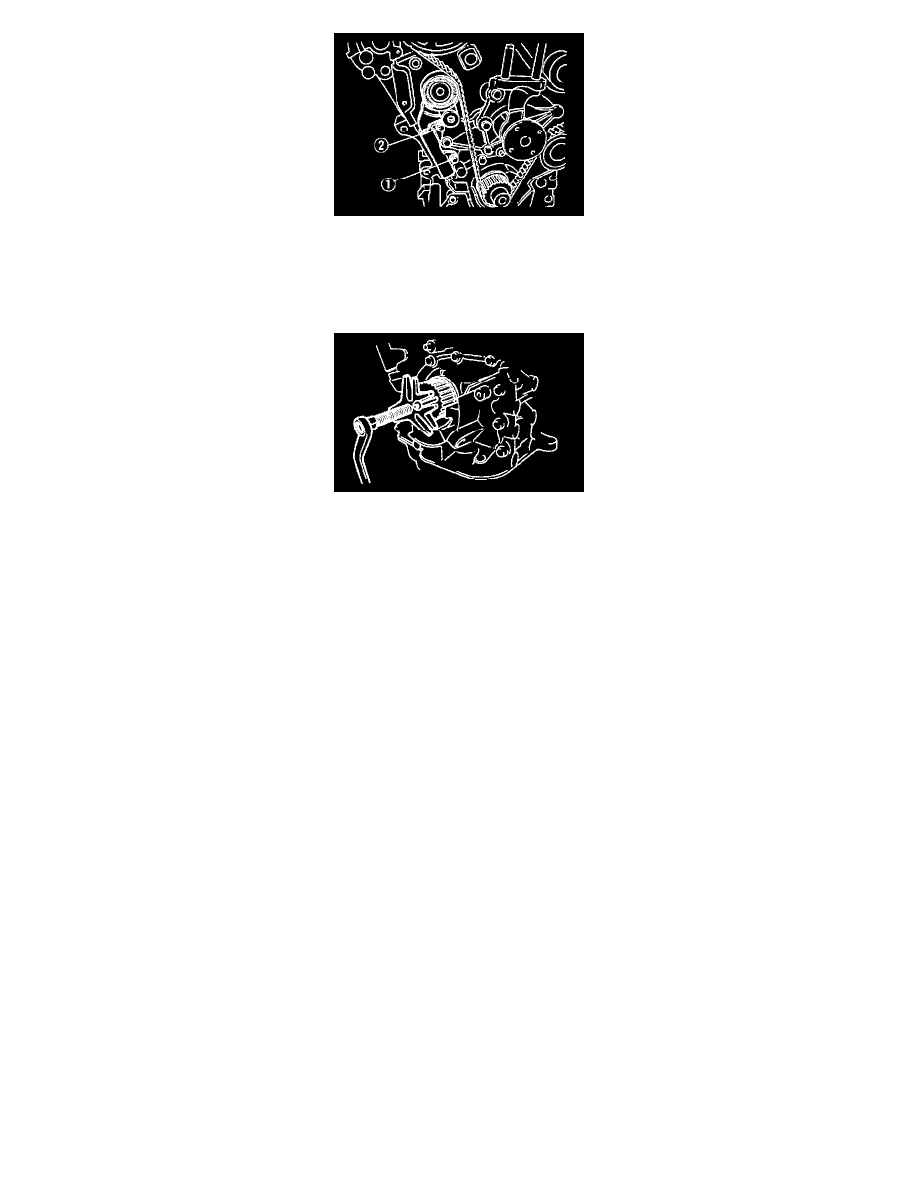

4. Remove the auto tensioner bolts in the order shown.
5. Remove the timing belt.

Timing belt pulley

1. Remove the timing belt pulley.
2. Remove the timing belt pulley key.

Note
^

If necessary, remove the pulley by using a steering wheel puller.
