v. A-pillar trim  See: Body and Frame/Interior Moulding / Trim/Trim Panel/Service and Repair/A-Pillar Trim Removal/Installation

w. Dashboard  See: Body and Frame/Interior Moulding / Trim/Dashboard / Instrument Panel/Service and Repair/Removal and

Replacement/Dashboard Removal/Installation

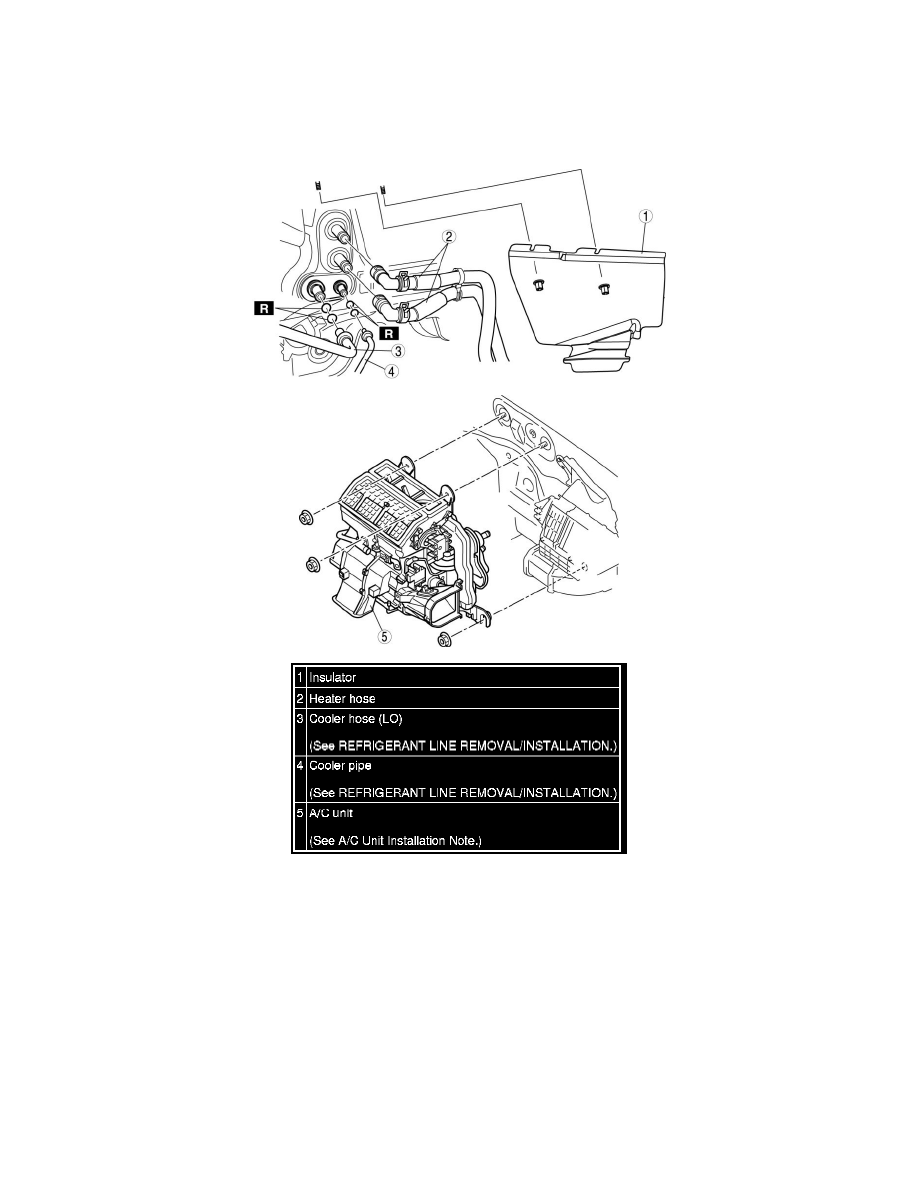

5. Remove in the order indicated in the table. Do not allow compressor oil to spill.

6. Install in the reverse order of removal.

7. Perform the refrigerant system performance test.  See: Testing and Inspection/Component Tests and General Diagnostics/Refrigerant System

Performance Test

A/C Unit Installation Note

1. When installing a new A/C unit or evaporator, add a supplemental amount of FD46XG compressor oil into the refrigerant cycle.

Supplemental amount (approx. quantity)

-

25 ml {25 cc, 0.8 fl oz}
