Timing Belt: Specifications (page 4 of 9)

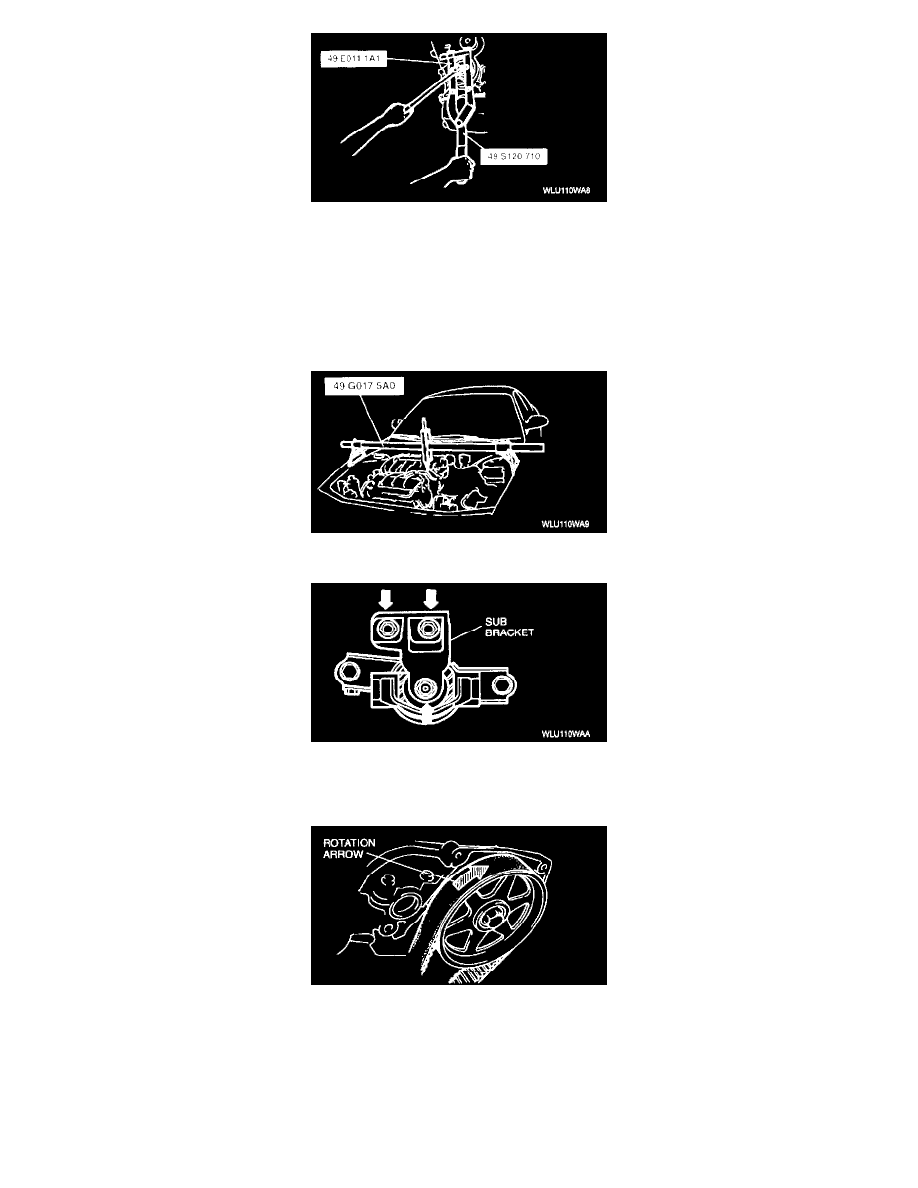

1. Install the Special Service Tool (SST) to the crankshaft pulley.

Caution:
^

The crankshaft position sensor rotor is on the rear of the crankshaft pulley, and can be damaged easily.

2. Remove the crankshaft pulley bolt and the crankshaft pulley.

No.3 Engine Mount Sub Bracket Removal Note

1. Support the engine by using the Special Service Tool (SST)

2. Remove the No.3 engine mount sub bracket.

Timing Belt Removal Note

Note:
^

Mark the timing belt rotation on the belt for proper reinstallation.

1. Install the crankshaft pulley bolt into the crankshaft.
