Engine Mount: Service and Repair

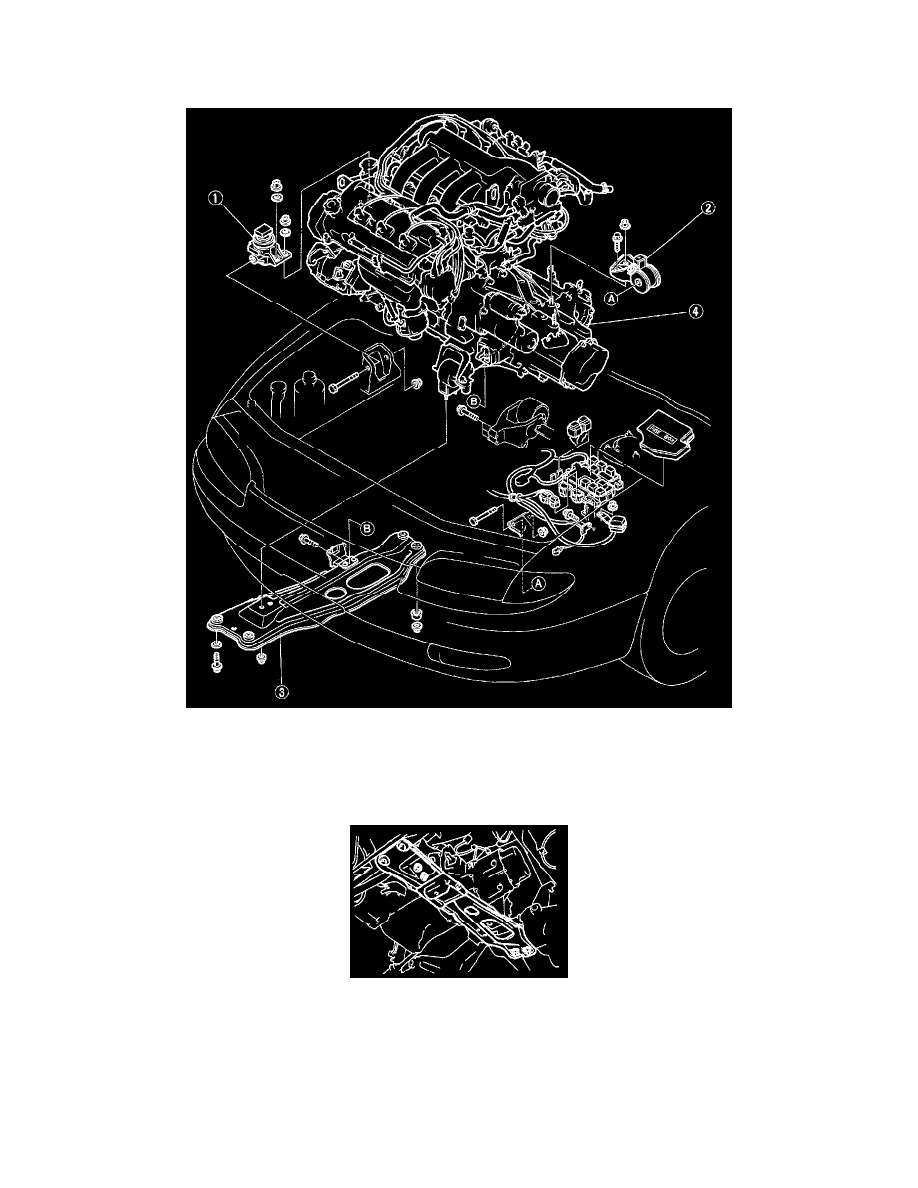

removal

1. Engine mount No.3 rubber
2. Engine mount No.4 rubber and bracket
3. Engine mount member
4. Engine and transaxle assembly

Engine Mount Member

Caution:  Support the engine before removing the member.

1. Suspend the engine by using a chain block.
2. Remove the engine mount No.2 nuts.
3. Remove the engine mount No.5 rubber bolts and engine mount member bolts and nuts and remove the No.5 engine mount rubber and engine

mount member.
