Vehicle Lifting: Service and Repair
Jacking

JACKING

WARNING:When jacking or lifting the vehicle, block all wheels remaining on the ground. Set the parking brake if the rear wheels will remain on the
ground. These actions help prevent unintended vehicle movement. Failure to follow these instructions may result in serious personal injury.

WARNING:Never get underneath a vehicle that is supported only by a jack. The jack could unintentionally lower. Always support vehicle with floor
stands. Failure to follow these instructions may result in serious personal injury.

WARNING:Only raise the vehicle when positioned on a hard, level surface. Attempting to raise the vehicle on an uneven or soft surface may result in
vehicle slipping or falling from the jack or jackstand. Failure to follow this instruction may result in serious personal injury.

WARNING:Vehicle may have multiple drive wheels. Do not use engine to power the driveline unless all drive wheels are elevated off the ground. Drive
wheels in contact with ground could cause unexpected vehicle movement. Failure to follow this instruction may result in serious personal injury.

CAUTION:The jack provided with the vehicle is intended to be used in an emergency for changing a deflated tire. To avoid damage to the vehicle,
never use the jack to hoist the vehicle for any other purpose.

CAUTION:Under no circumstances should the vehicle ever be lifted by the front or rear control arms, halfshafts or front wheel constant velocity (CV)
joints. Severe damage to the vehicle could result.

CAUTION:To prevent possible damage to the underbody, do not drive the vehicle onto the drive-on lift without first checking for possible interference.

CAUTION:Damage to the rear tire air deflector, suspension, exhaust or steering linkage components may occur if care is not exercised when positioning
the hoist adapters prior to lifting the vehicle.

CAUTION:Damage to the suspension, exhaust or steering linkage components may occur if care is not exercised when positioning the hoist adapters
prior to lifting the vehicle.

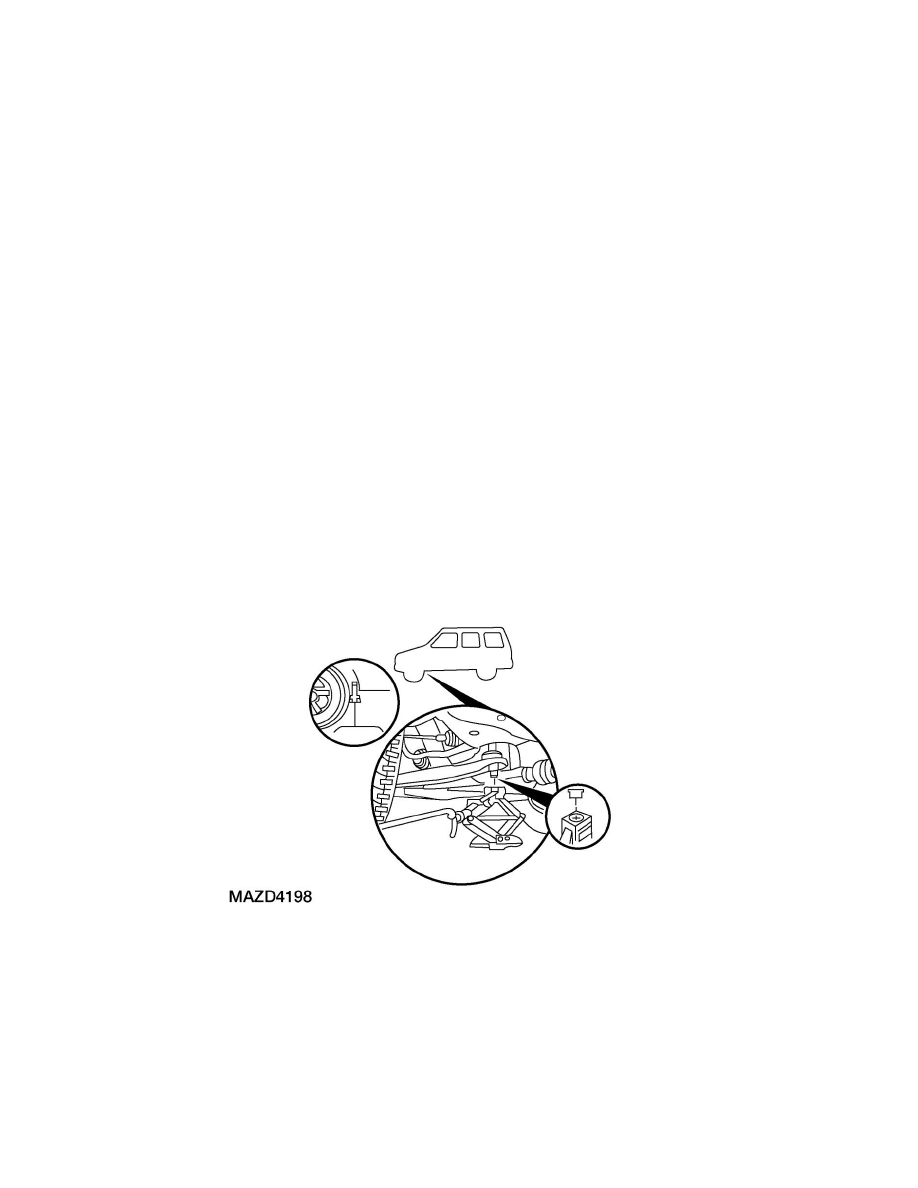

Jacking Points - Front

1. The jacking point is a tab that extends from the front suspension lower control arm at the bolt head of the lower control arm.

Jacking Points - Rear
