Mazda Workshop Service and Repair Manuals

Vehicle Lifting: Service and Repair

JACKING

Warning:

Do not run the engine when jacking the vehicle. The wheels contacting the ground could cause the vehicle to move.
Make sure the jack and jack stands are correctly located to prevent the vehicle from falling.
Wheel chocks should be used to prevent the vehicle from rolling and falling off the jack.

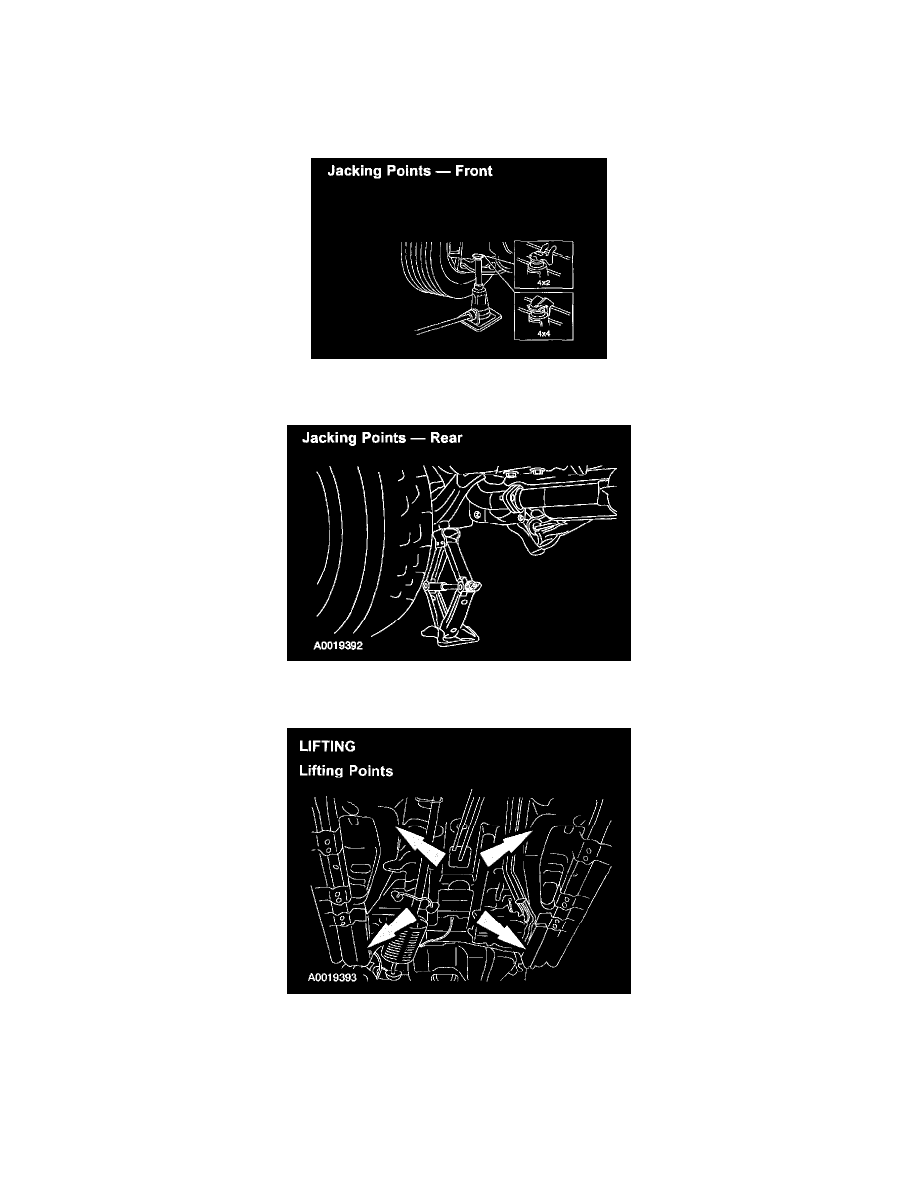

Jacking Points - Front

*

The jacking point is a tab that extends from the front suspension lower control arm at the bolt head of the lower control arm.

Jacking Points - Rear

*

The rear jacking points are located on the rear trailing arms.

Caution:

Damage to the suspension, exhaust or steering linkage components may occur if care is not exercised when positioning the hoist adapters
prior to lifting the vehicle.

*

The lifting points are part of the uni-body structure.
