Timing Belt: Specifications (page 5 of 7)

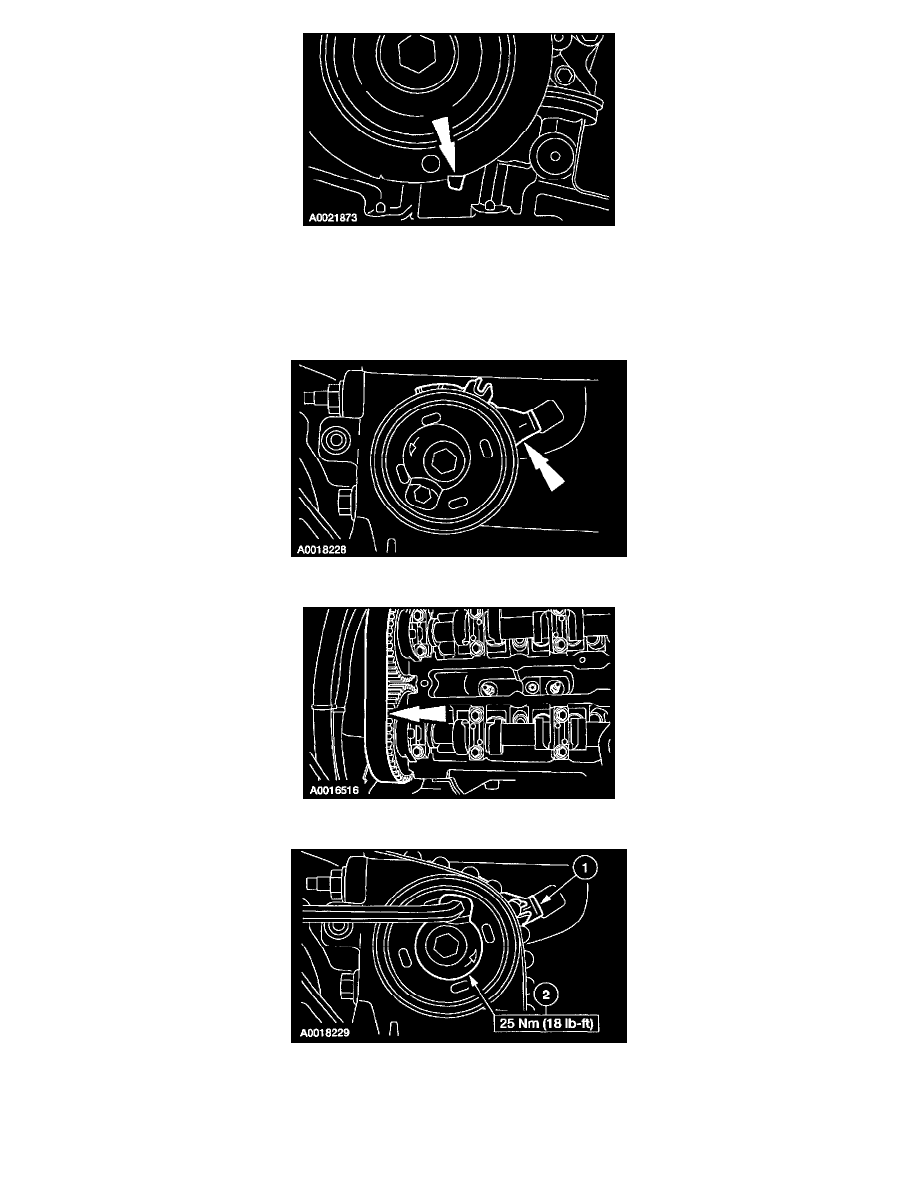

Note:  Make sure the correct (second) notch in the pulley is indexed to the lower cylinder block.

1. Slide the crankshaft pulley onto the crankshaft and confirm the crankshaft position is at TDC (No. 1 cylinder) by rotating it clockwise against the

alignment peg.
1. Remove the crankshaft pulley.

2. Lower the vehicle.

3. Confirm that the timing belt tensioner is installed correctly with the tab positioned in the slot in the inner timing cover.

4. Install the timing belt onto the timing belt sprockets.

5. Adjust the timing belt tensioner.

1. Using a 6mm Allen wrench, rotate the adjuster counterclockwise and align the marks as shown.
2. Tighten the tensioner pulley bolt.

6. Raise the vehicle.
