Mini Mini Circuit Diagrams (3rd edition)02 · Engine management system
02 · Engine

Engine management system (MEMS)

Make
Mini
Model
Mini Circuit Diagrams (3rd edition)
Section
Engine management system (MEMS) › Engine management system (MEMS)
Engine management systemEngine management system (MEMS)

ENGINE MANAGEMENT SYSTEM (MEMS)

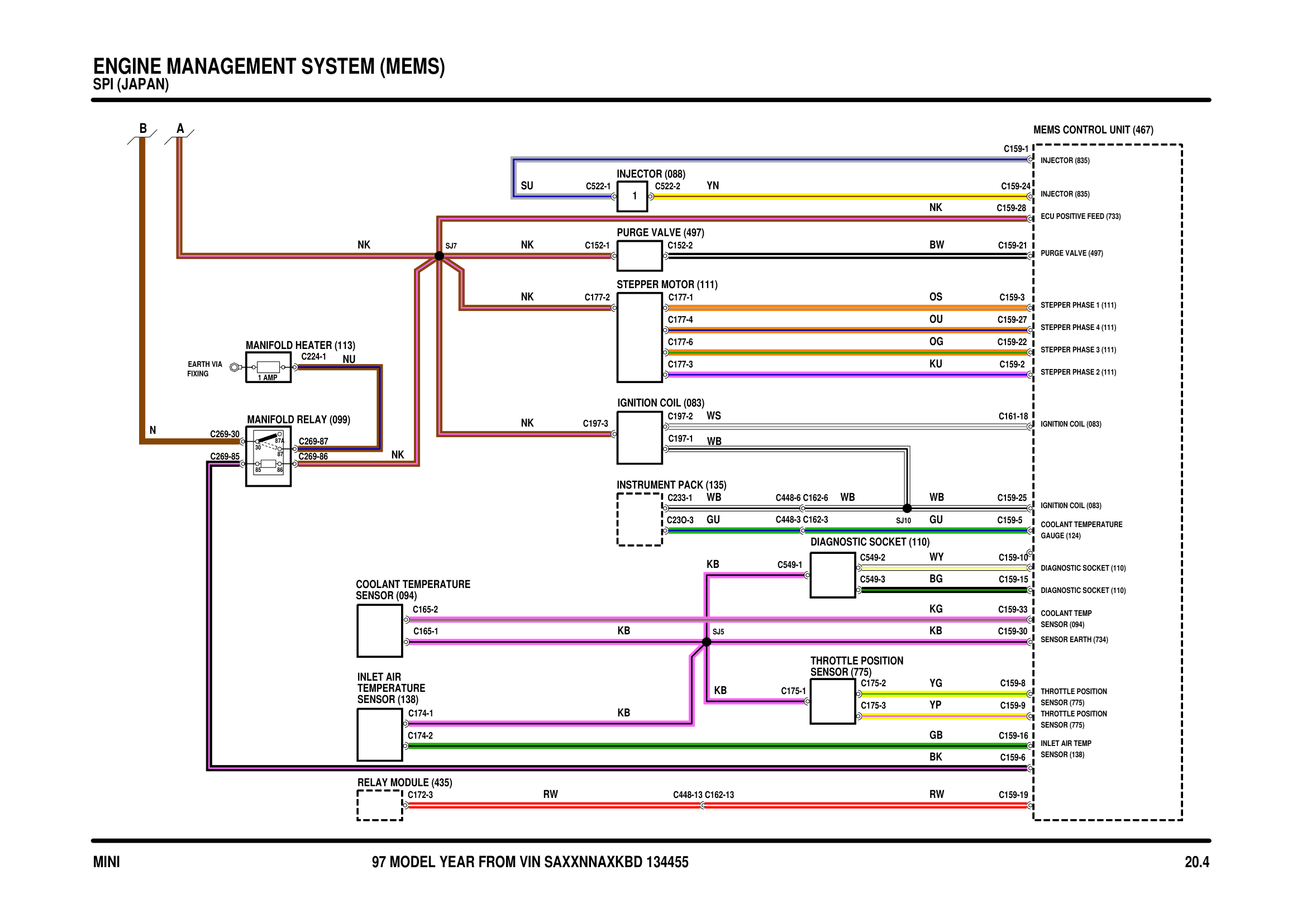

Engine Management System (Mems) circuit diagram

Components on this diagram

  • COOLANT TEMP SENSOR (094)
  • COOLANT TEMPERATURE GAUGE (124)
  • COOLANT TEMPERATURE SENSOR (094)
  • DIAGNOSTIC SOCKET (110)
  • ECU POSITIVE FEED (733)
  • IGNITI0N COIL (083)
  • IGNITION COIL (083)
  • INJECTOR (088)
  • INJECTOR (835)
  • INLET AIR TEMP SENSOR (138)
  • INSTRUMENT PACK (135)
  • MANIFOLD HEATER (113)
  • MANIFOLD RELAY (099)
  • MEMS CONTROL UNIT (467)
  • PURGE VALVE (497)
  • RELAY MODULE (435)
  • SENSOR EARTH (734)
  • STEPPER MOTOR (111)
  • TEMPERATURE SENSOR (138)
  • THROTTLE POSITION SENSOR (775)
