CAUTION:  Wait at least 60 seconds after disconnecting the battery' cable before doing any further work. The SRS system is designed to
retain enough voltage to deploy the air bag even after the battery has been disconnected. Serious injury may result from unintended air
bag deployment if work is done on the SRS system immediately after the battery cable is disconnected.

2. Air Bag Module (Driver's Side) Removal

Air Bag Module (Driver's Side) Removal

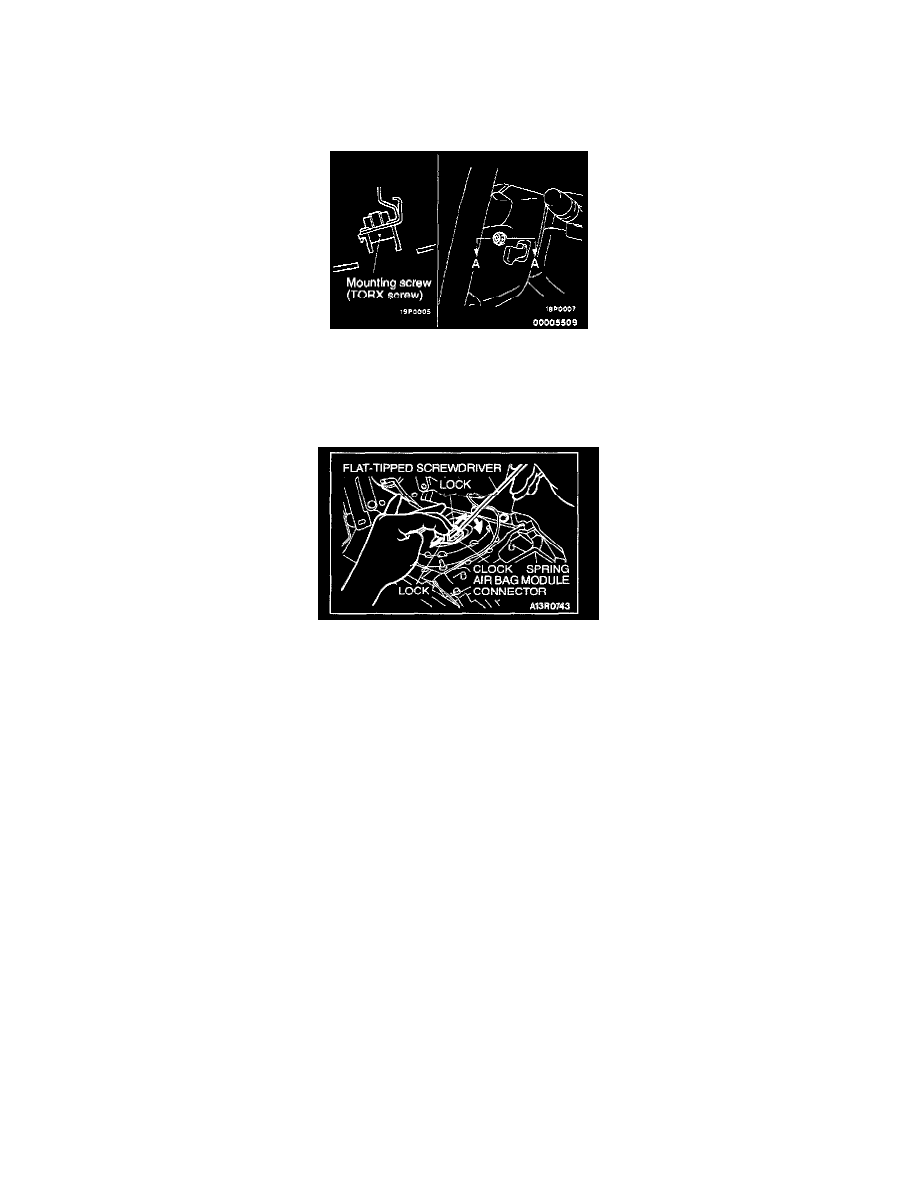

1. Remove the air bag module mounting screws (TORX screws) at the sides of the steering wheel.

NOTE:  Do not remove the screws from the holders.

2. When disconnecting the connector of the clock spring from the air bag module, press the air bag's lock toward the outer side to spread it open.

Use a screwdriver, as shown in the figure at the left, to pry gently to remove the connector.

CAUTION:
1. When disconnecting the air bag module-clock spring connector, take care not to apply excessive force to it.
2. The removed air bag module should be stored in a clean, dry place with the pad cover face up.

Pre-installation Inspection

1. When installing the new air bag module and clock spring, refer to "INSPECTION".

CAUTION:  Dispose of an air bag module only according to the specified procedure.

2. Connect the scan tool to the data link connector 1.

CAUTION:  Make certain that the ignition switch is at OFF when the scan tool is connected or disconnected.

3. Reconnect negative terminal of battery, and turn the ignition key to the "ON" position.
4. Conduct on-board diagnostic using scan tool to ensure entire SRS operates properly, except open circuit of air bag module (Diagnostic trouble

code No. 22, 25).

5. Turn the ignition key to the "LOCK" position, disconnect the negative battery cable and tape the terminal to prevent accidental connection and air

bags deployment.

CAUTION:  Wait at least 60 seconds after disconnecting the battery cable before doing any further work. The SRS system is designed to
retain enough voltage to deploy the air bag even after the battery has been disconnected. Serious injury may result from unintended air bag
deployment if work is done on the SRS system immediately after the battery cable is disconnected.

Installation

To install reverse the removal steps and note the following.
