Firewall: Diagrams

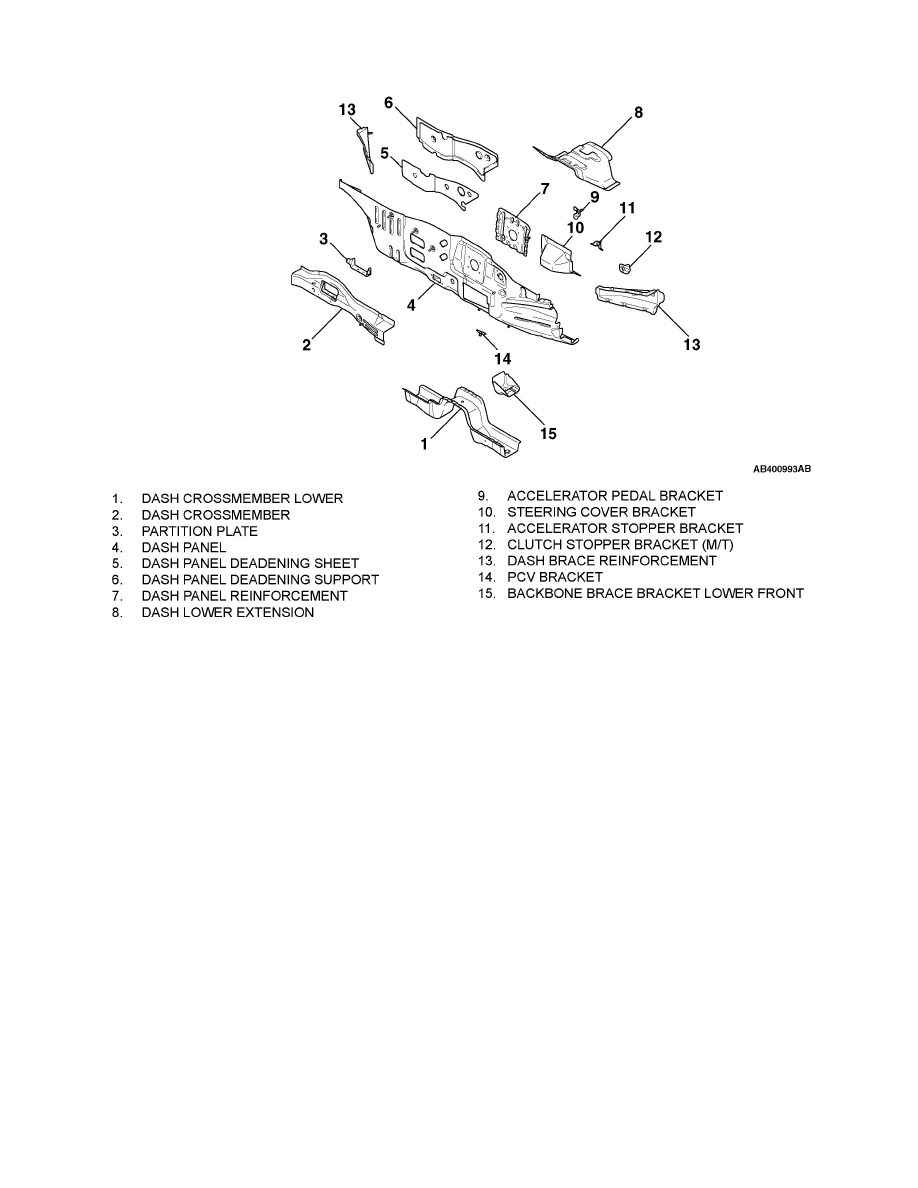

DASH PANEL

-

A dash crossmember installed in the chassis is used to disperse energy upon impact efficiently so that cabin deformation is suppressed.

-

A dash brace reinforcement has been adopted to improve the bending rigidity.

-

Plate thickness of dash panel is increased to suppress cabin deformation and improve sound insulation upon impact.

-

A dash panel deadening sheet has been used for the dash panel to suppress noise and vibration from the engine.
