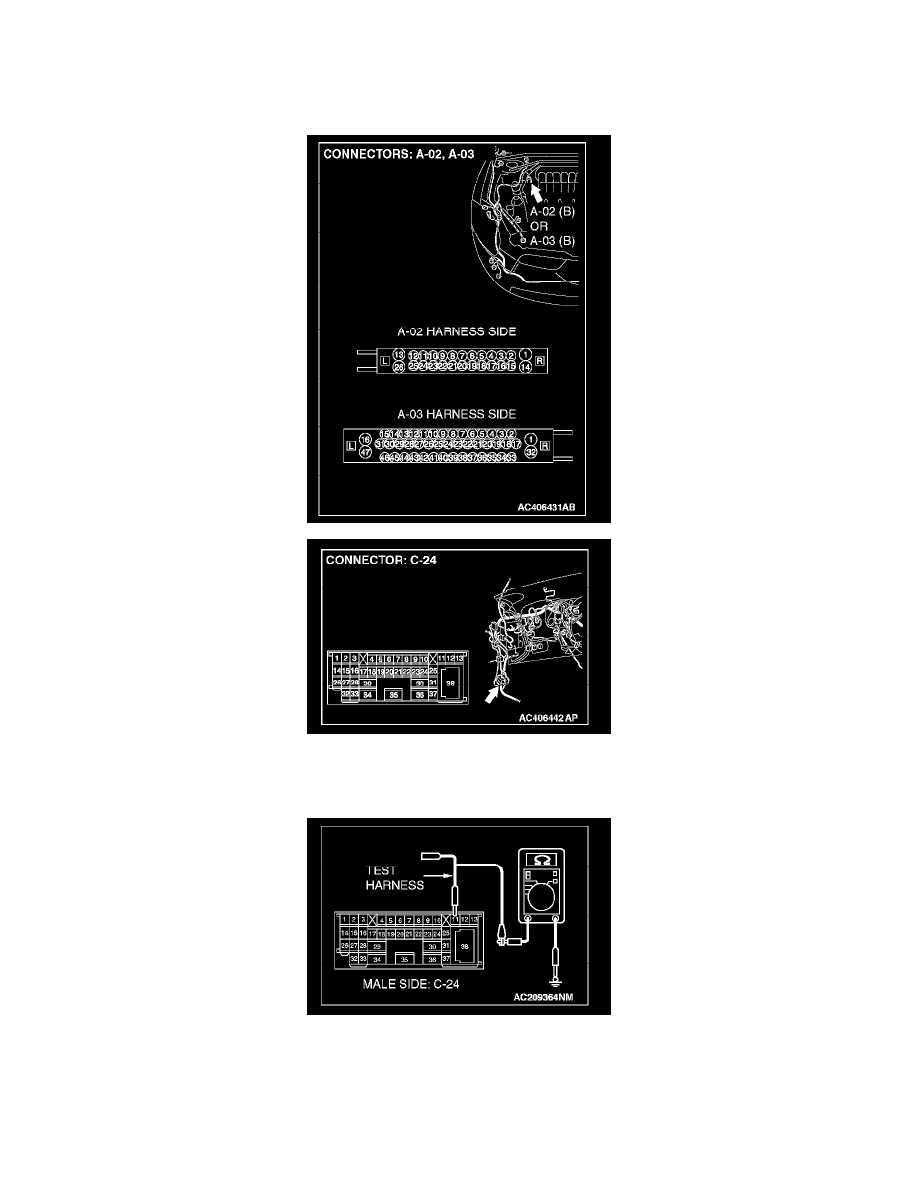

C-24.

CAUTION:  Disconnect the negative battery terminal.

1. Disconnect the negative battery terminal.

2. Disconnect intermediate connector C-24 and ABS-ECU connector A-02 <vehicles without traction control system> or ABS/TCL-ECU connector

A-03 <vehicles with traction control system>, and measure the resistance at the male side of intermediate connector C-24 (at front wiring harness
side).

3. Measure the resistance between intermediate connector terminal 11 (CAN_H) and body ground.

OK: 1 k ohms or more
