Mitsubishi Workshop Service and Repair Manuals

Fuel Tank Unit: Service and Repair

FUEL PUMP MODULE REPLACEMENT

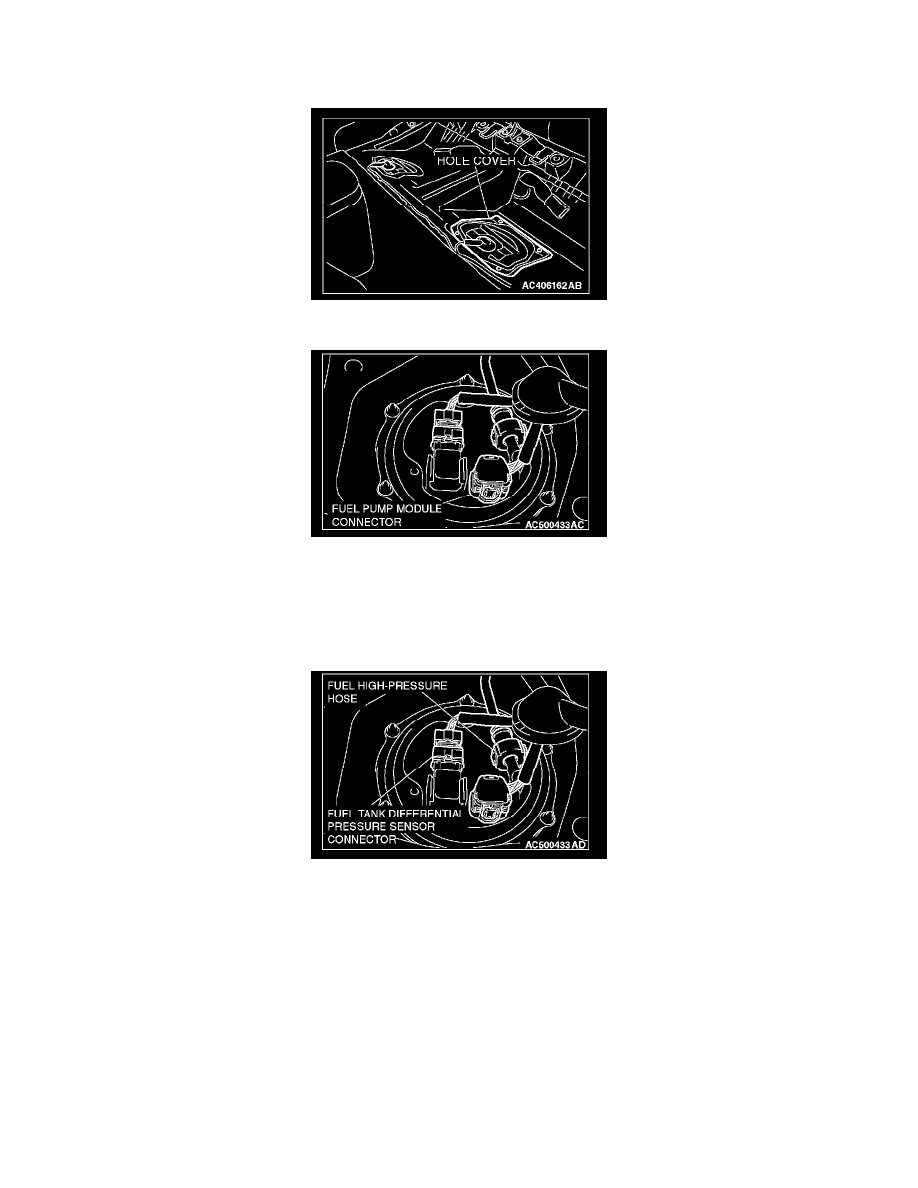

1. Remove the rear seat cushion assembly (Refer to Interior, Rear Seat Assembly).

2. Remove the hole cover.

3. Disconnect the fuel pump module connector.
4. Crank the engine for two seconds or more.
5. If the engine does not start, turn the ignition switch to "LOCK" (OFF) position.
6. If the engine starts, stop it naturally and turn the ignition switch to "LOCK" (OFF) position.

CAUTION:  As there will be some pressure remaining in the fuel pipe line, cover it with a shop towel to prevent fuel from spraying out.

7. Disconnect the fuel tank differential pressure sensor connector and fuel high-pressure hose.
8. Remove the fuel pump module mounting nuts.

CAUTION

-

When removing the fuel pump module from the fuel tank, be careful not to spill the fuel remaining in the fuel pump module.

-

When withdrawing the fuel pump module from the fuel tank, be careful not to damage the module unit and the float.
