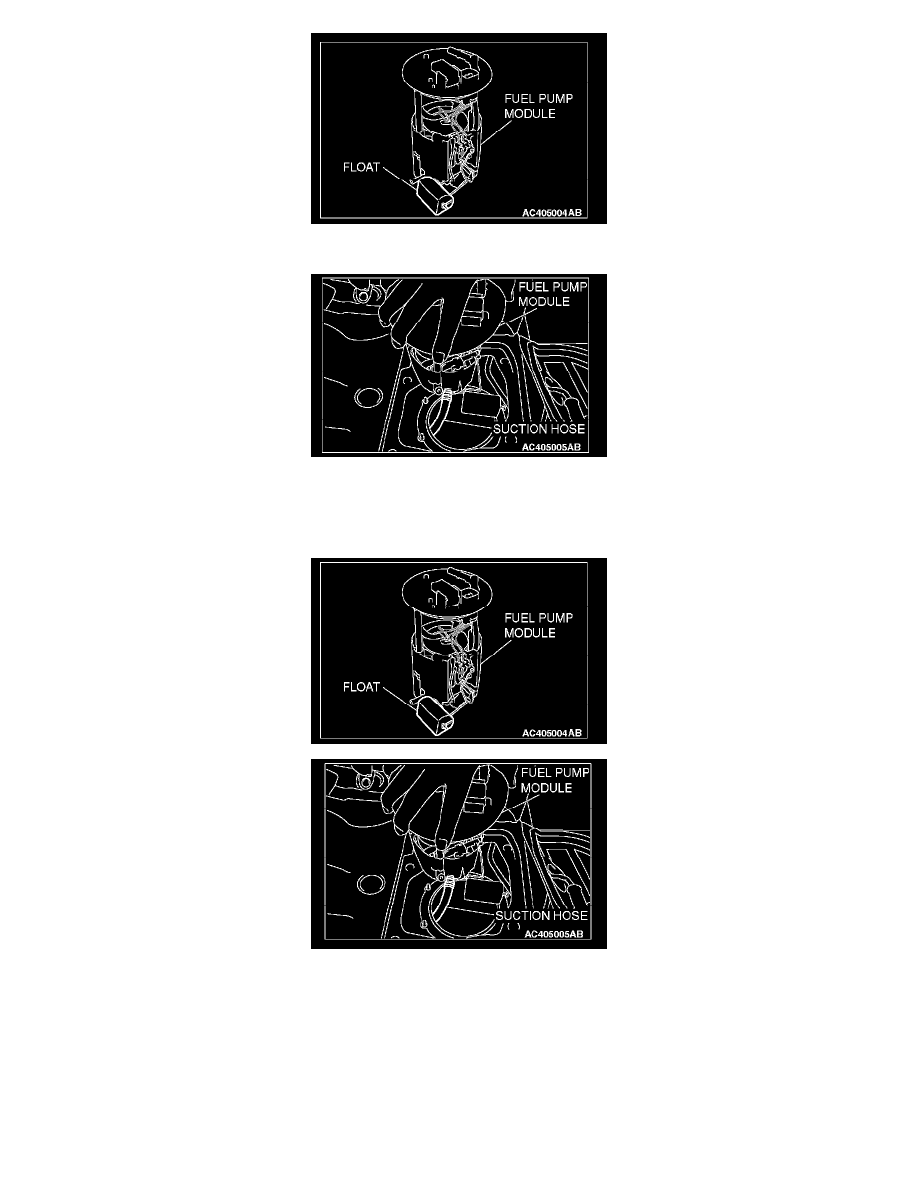

9. Drain the fuel remaining in the fuel pump module while removing the fuel pump module from the service hole.

10. Disconnect the suction hose and remove the fuel pump module from the fuel tank.
11. Replace the packing with a new one.

CAUTION:  When installing the fuel pump module into the fuel tank, be careful not to damage the module unit and the float.

12. Connect the suction hose to the fuel pump module, and install the fuel pump module to the fuel tank whilst ensuring that the suction hose is not

kinked.

13. Install the plate to the fuel tank.

CAUTION:  After installing, slightly pull the fuel high-pressure hose and ensure that there is no disengaged fuel high-pressure hose. Also confirm
that there is approximately 3 mm (0.12 inch) play at this time.
