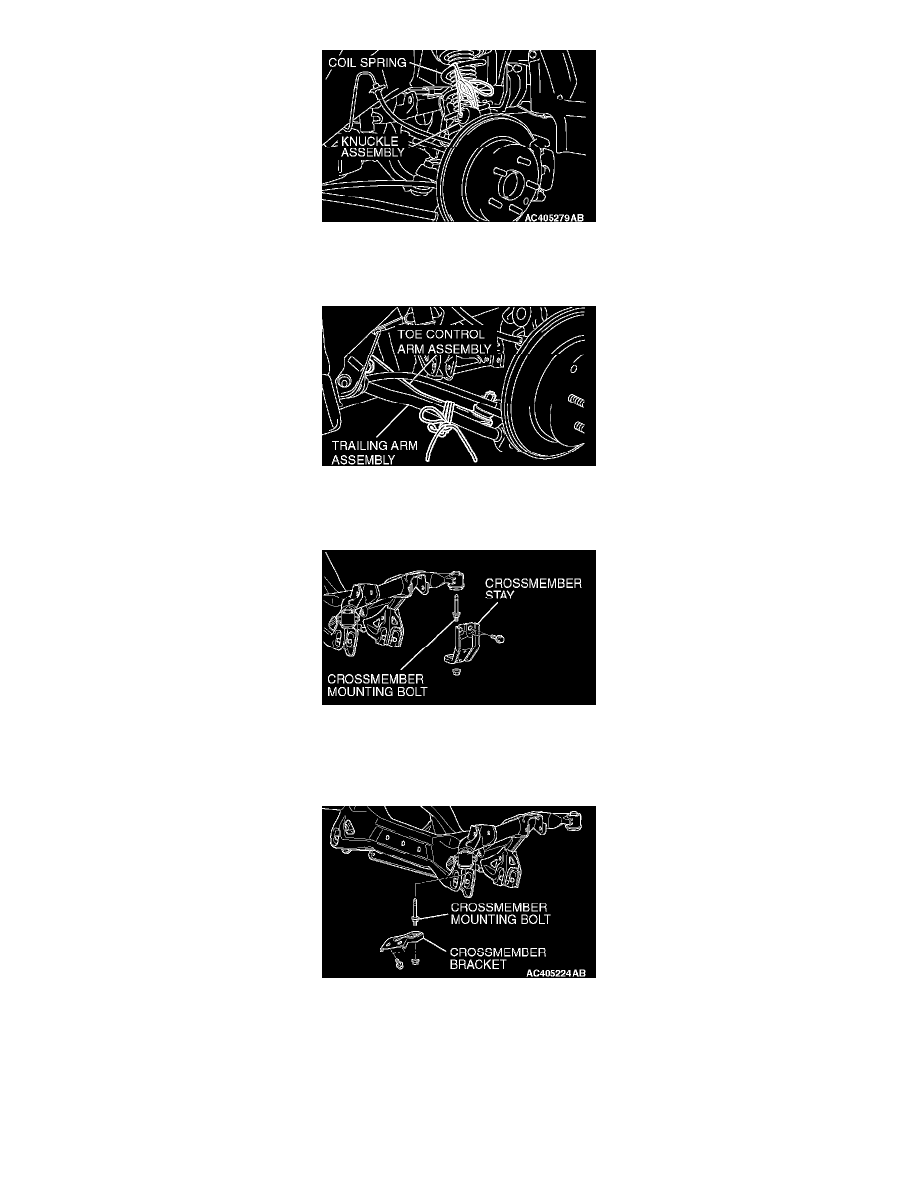

Secure the knuckle assembly by a cord as shown to avoid load on the brake hose.

<<B>> TOE CONTROL ARM ASSEMBLY REMOVAL

Disconnect the toe control arm only from its rear suspension crossmember side, and use a cord to tie it to the trailing arm assembly as shown.

<<C>> CROSSMEMBER STAY REMOVAL

The crossmember mounting bolts need not be unscrewed when the crossmember stay is replaced. However, the bolts may be loosened while the
crossmember stay is removed. It is recommended that you retighten the bolts to 110 ± 15 Nm (81 ± 11 ft. lbs.).

<<D>> CROSSMEMBER BRACKET REMOVAL

The crossmember mounting bolts need not be unscrewed when the crossmember bracket is replaced. However, the bolts may be loosened while
the crossmember bracket is removed. It is recommended that you retighten the bolts to 110 ± 15 Nm (81 ± 11 ft. lbs.).

INSTALLATION SERVICE POINTS

>>A<< CROSSMEMBER STAY INSTALLATION
