Firewall: Diagrams

Make

Mitsubishi

Model

Galant

Engine

L4-2.4L (4G69)

Year

2004

Section

Firewall › Diagrams

Body and FrameDiagrams

Firewall: Diagrams

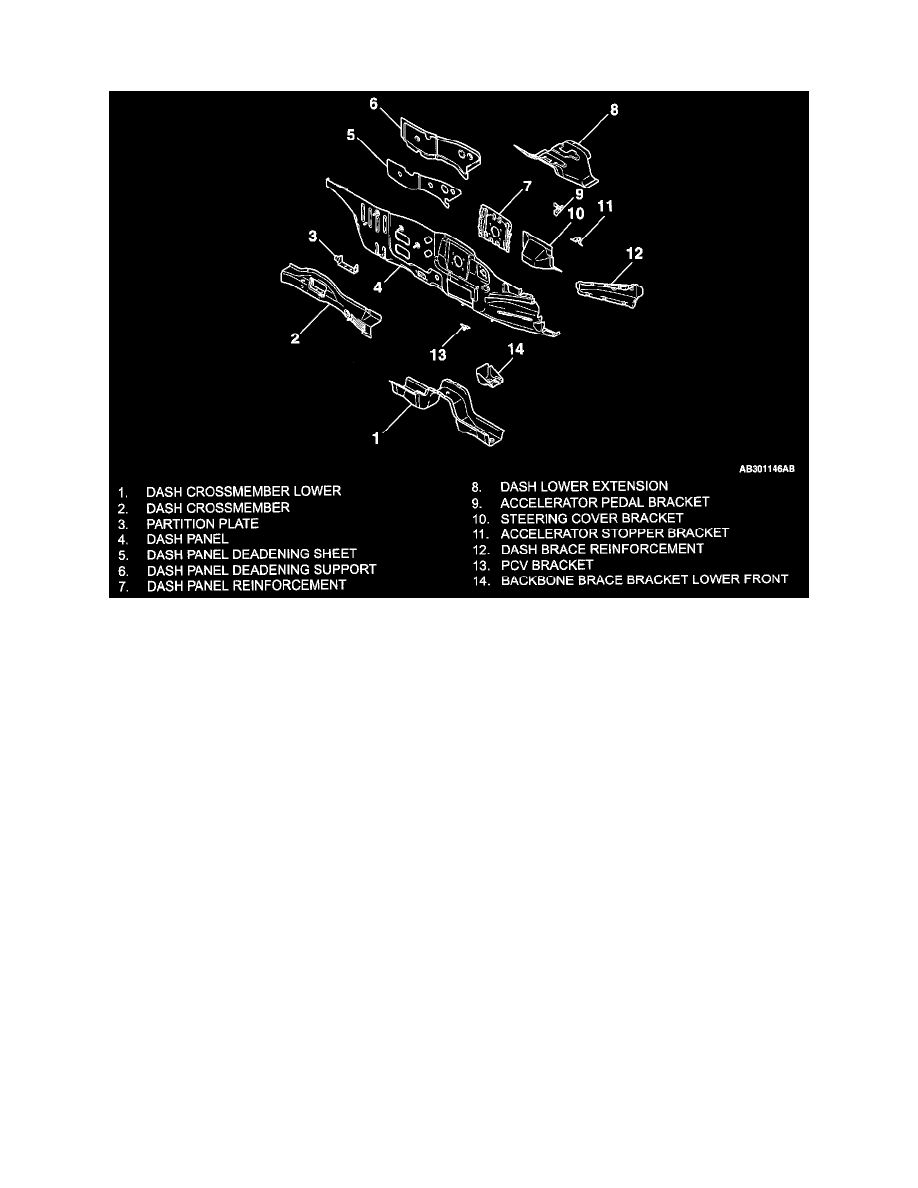

DASH PANEL

-

A large dash crossmember and dash brace installed in the chassis is used to disperse energy upon impact efficiently, so that cabin deformation is
suppressed.

-

Plate thickness of dash panel is increased to suppress cabin deformation and improve sound insulation upon impact.

-

A dash panel deadening sheet has been used for the dash panel to suppress noise and vibration from the engine.

Pinch or Ctrl + scroll to zoom. Double-tap to reset.

14 Body & interior
