Timing Belt: Diagrams (page 8 of 15)

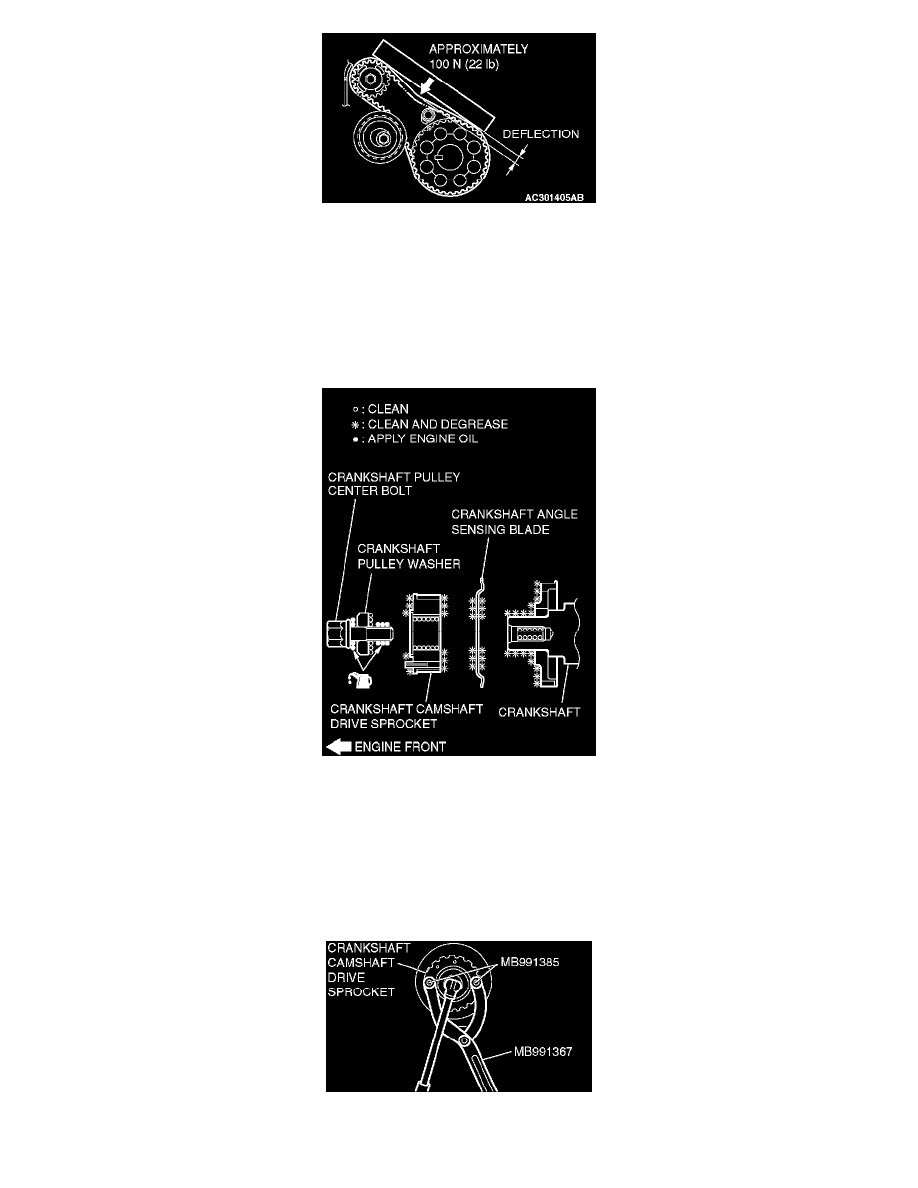

3. Apply a pressure of approximately 100 N (22 pounds) at the center (arrow area) between the sprocket as shown in the figure, then inspect

whether the belt deflection is within the standard value.
Standard value:
<When adjusting> 5 - 7 mm (0.20 - 0.27 in.)
<When replacing> 5 - 7 mm (0.20 - 0.27 in.)

4. If not within the standard value, adjust the belt tension again.

>>C<< CRANKSHAFT ANGLE SENSING BLADE/CRANKSHAFT CAMSHAFT DRIVE SPROCKET/CRANKSHAFT PULLEY
WASHER/CRANKSHAFT PULLEY CENTER BOLT INSTALLATION

1. Clean or degrease the crankshaft, the crankshaft angle sensing blade, the crankshaft camshaft drive sprocket and crankshaft pulley washer as

shown.

NOTE:  Also clean the degreased surfaces.

2. Install the crankshaft angle sensing blade and crankshaft camshaft drive sprocket in the direction shown.
3. Place the larger chamfer side of the crank shaft pulley washer in the direction shown in the Figure and then assemble on the crank shaft pulley

center bolt.

4. Apply a small of engine oil to the crank shaft pulley center bolt bearing surface and screw.

5. Hold the crankshaft camshaft drive sprocket with special tools MB991367 and MB991385 in the same manner as removal.
6. Tighten the crankshaft pulley center bolts to the specified torque.
