Tightening torque: 167 Nm (123 ft. lbs.)

>>D<< TIMING BELT TENSIONER ADJUSTER INSTALLATION
1. Set according to the following procedures when the timing belt tensioner adjuster rod is fully extended.

CAUTION:  If the compression is too fast the procedure may damage the rod. Make a point to slowly and thoroughly compress.

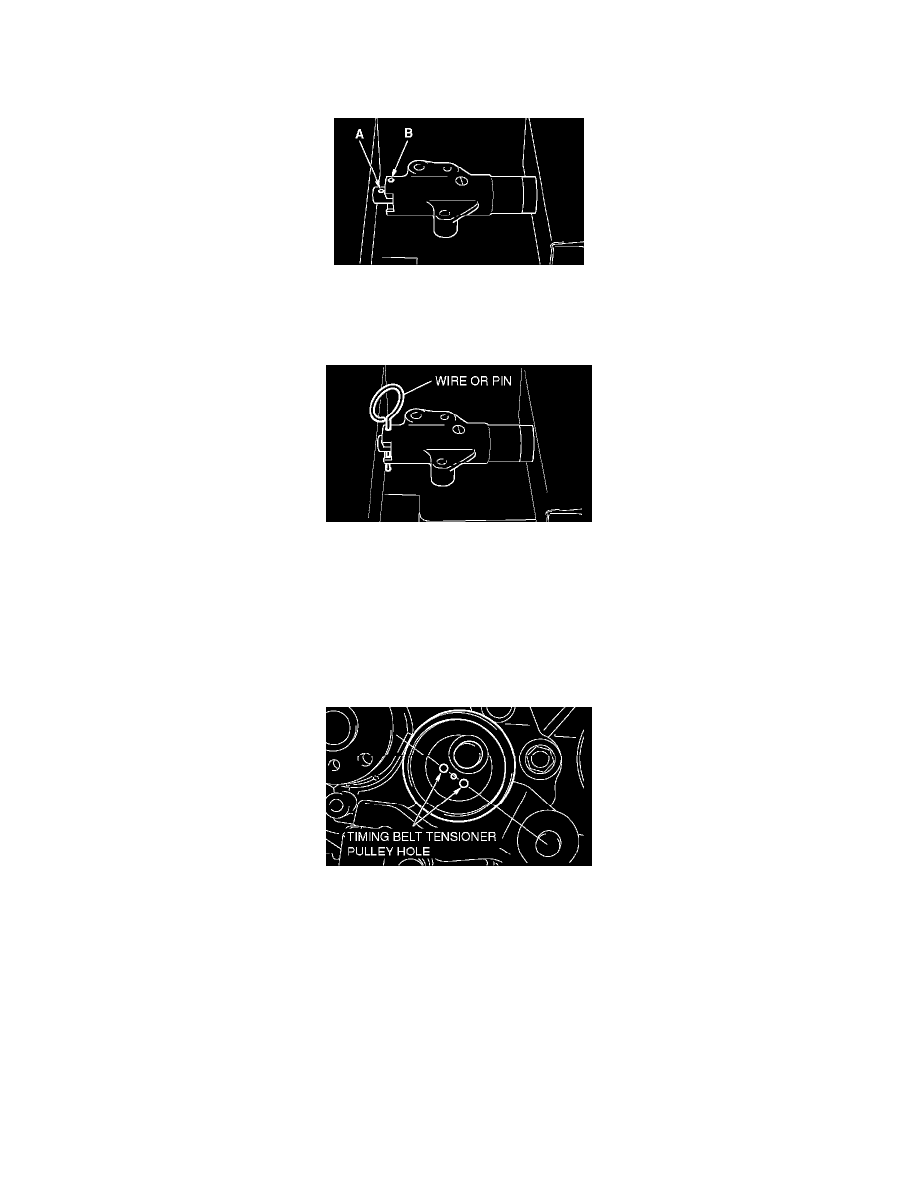

1. Slowly compress the timing belt tensioner adjuster rod using a press or vice, then align the set hole A of the rod with set hole B of the

timing belt tensioner adjuster cylinder.

2. Insert a wire or pin in the set hole aligned.

NOTE:  When replacing the timing belt tensioner adjuster with new parts, the timing belt tensioner adjuster is set with a pin.

2. Install the timing belt tensioner adjuster to the engine and then tighten the mounting bolt to the specified torque. Do not remove the wire or pin

until the tension of the valve timing belt is adjusted.
Tightening torque: 23 ± 3 Nm (17 ± 2 ft. lbs.)

>>E<< TIMING BELT TENSIONER PULLEY INSTALLATION

Temporarily tighten the timing belt tensioner pulley as shown.

>>F<< VALVE TIMING BELT INSTALLATION
