Windshield: Specifications (page 6 of 9)

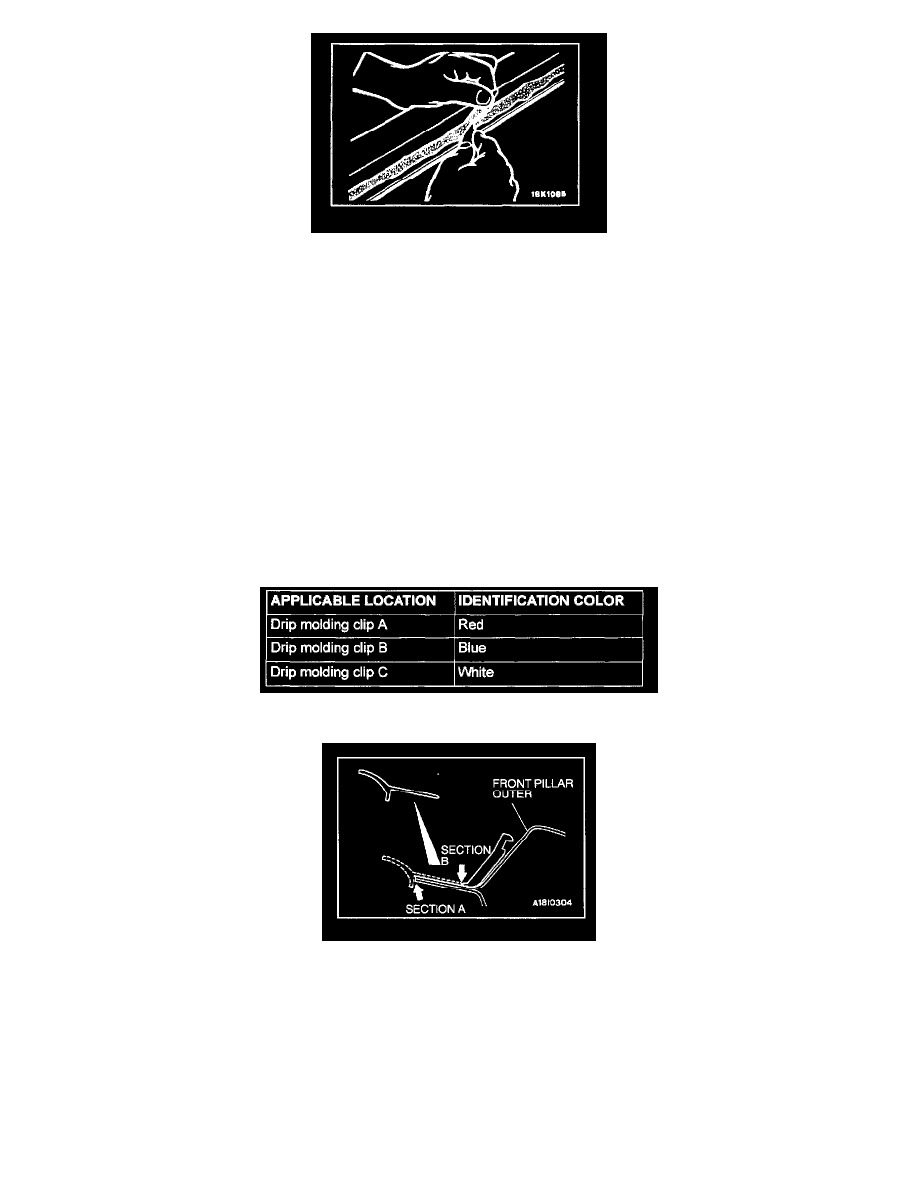

5. Use special tool MB990480 to remove the windshield.

CAUTION:
-

Be careful not to remove more adhesive than is necessary.

-

Be careful also not to damage the paintwork on the body surface with the knife. If the paintwork is damaged, repair the damaged area with
repair paint or anti-rust agent.

6. Use a knife to cut away the remaining adhesive so that the thickness is within 2 mm (0.08 inch) around the entire circumference of the body

flange.

7. Finish the flange surfaces so that they are smooth.

CAUTION:  Allow the cleaned area to dry for at least three minutes. Do not touch any surface that has been cleaned.

8. When reusing the windshield, remove the adhesive still adhering to the windshield, and dean with 3M(TM) AAD Part number 8906 or equivalent.
9. Clean the body side in the same way.

INSTALLATION SERVICE POINTS

>>A<< DRIP MOLDING CLIP A/DRIP MOLDING CLIP B/DRIP MOLDING CLIP C INSTALLATION

1. The drip molding clips A, B and C differ according to where they are used, so check the identification color before installation.

2. After installing the clip to the front pillar outer in alignment with its section A, cut from section B.
