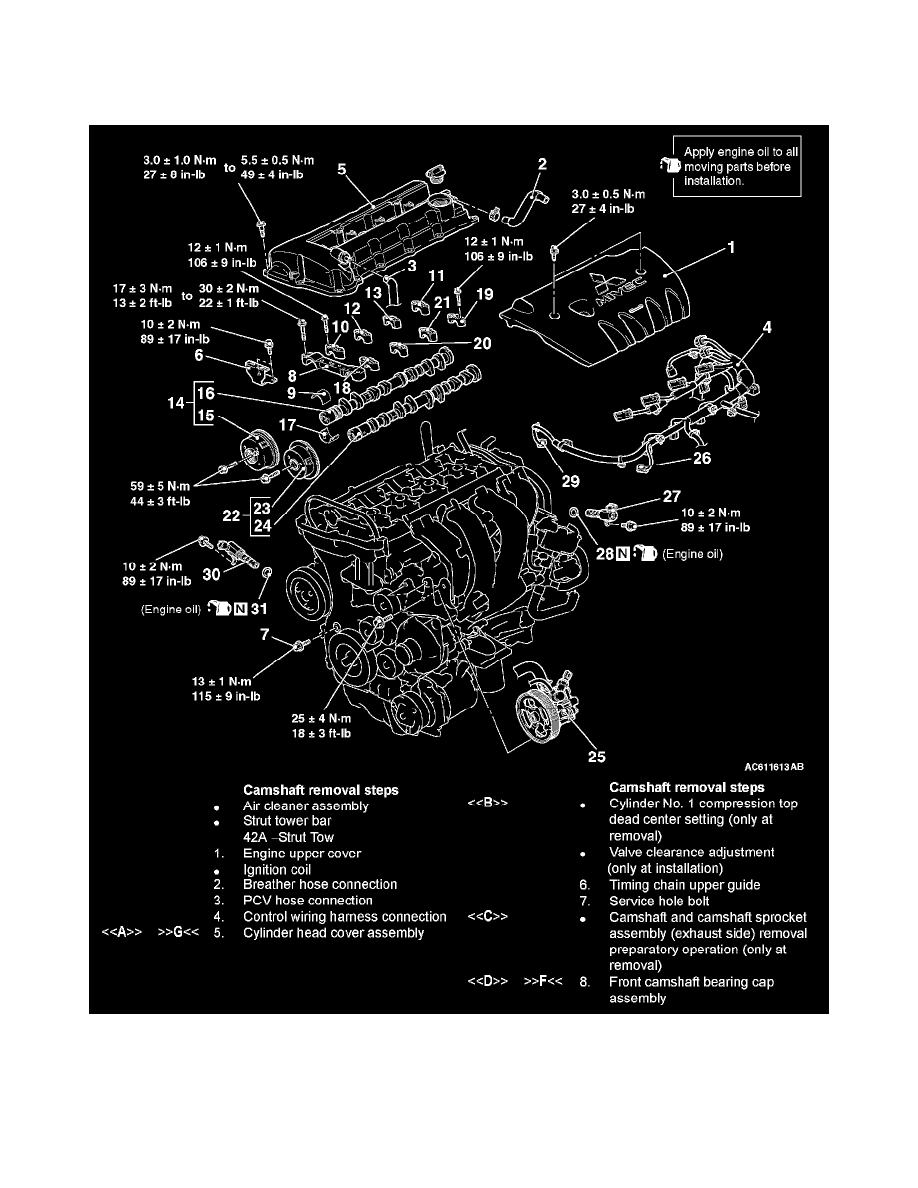

8. Align the exhaust side paint mark of the timing chain which was put at removal with the paint mark of the exhaust side camshaft sprocket, and

install the timing chain to the camshaft sprocket.

9. Install the camshaft and camshaft sprocket assembly (exhaust side) to the cylinder head.

10. Remove the special tool inserted into the timing chain case assembly inside.

]]F[[ FRONT CAMSHAFT BEARING CAP ASSEMBLY INSTALLATION

CAUTION
When the mounting bolts are tightened with the front camshaft bearing cap tilted, the front camshaft bearing cap is damaged. Install the
front camshaft bearing cap properly to the cylinder head and camshaft.

1. Install the front camshaft bearing cap to the cylinder head, and temporarily tighten the camshaft bearing front cap to the specified torque in the

order of the figure (1).

Tightening torque: 17 ± 3 Nm (13 ± 2 ft-lb)

2. Tighten the front camshaft bearing cap again to the specified torque in the order of the figure (2).

Tightening torque: 30 ± 2 Nm (22 ± 1 ft-lb)

3. After the front camshaft bearing cap installation, check that the paint markings of the camshaft sprocket and the timing chain and the timing mark

of the crankshaft pulley and the 0-degree position of ignition timing indicator are aligned respectively.

]]G[[ CYLINDER HEAD COVER ASSEMBLY INSTALLATION

1. Wipe off the sealant on the mating surface of the cylinder head cover assembly and the cylinder head and timing chain case assembly, and

degrease the surface where the sealant is applied by white gasoline or the like.
