Drive Belt (Power Steering): Adjustments

Drive Belt: Adjustments
Power Steering

DRIVE BELT TENSION

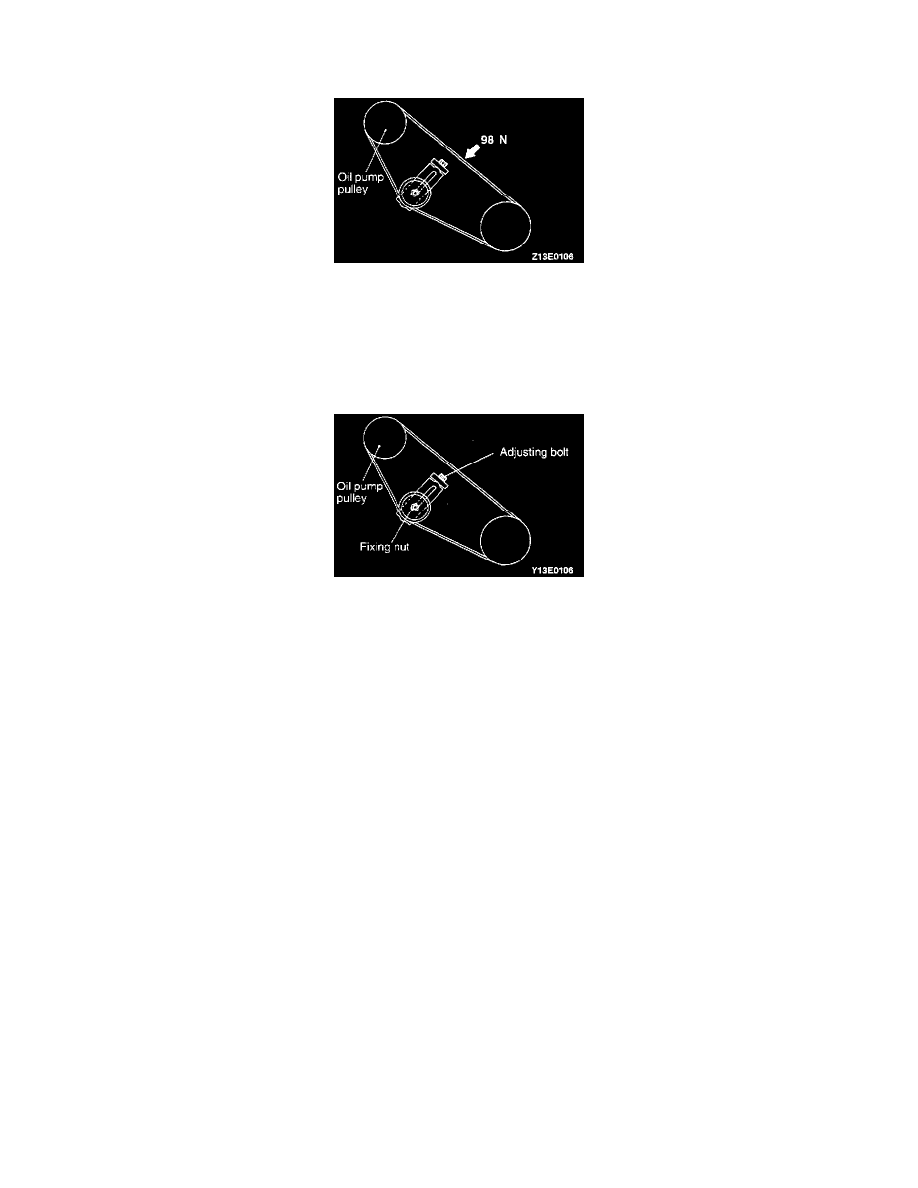

1. Measure the flexion of the V belt when it is subjected to a force of 98 N (22 lbs.) in the place shown.

Standard value:

When checked: 13.8 - 17.8 mm (0.54 - 0.70 inch)
When an old belt is installed: 14.8 - 16.8 mm (0.58 - 0.66 inch)
When a new belt is installed: 10.7 - 13.7 mm (0.42 - 0.54 inch)

2. If the flexion value is outside the standard value, adjust by the following procedure.

a. Loosen tension pulley fixing nut.
b. Tighten the fixing nut to the following torque.

Tightening torque: 9.8 - 19.6 Nm (7 - 14 ft. lbs.)

c. Adjusting belt tension with adjusting bolt.
d. Tighten the fixing bolt.
