CAUTION:
^

The temperature of the surface of the belt should be as close to normal temperature as possible.

^

Do not allow any contaminants such as water or oil to get onto the microphone. If strong gusts of wind blow against the microphone or if
there are any loud sources of noise nearby, the values measured by the microphone may not correspond to actual values.

^

If the microphone is touching the belt while the measurement is being made, the values measured by the microphone may not correspond to
actual values.

8. Gently tap the middle of the belt between the sprockets (the place indicated by the arrow) with your finger as shown in the illustration, and

measure that the vibration frequency of the belt is within the standard value.
Standard value:
At adjustment: 76 - 92 Hz
At replacement: 76 - 92 Hz

9. If not within the standard value, adjust the belt tension again.

>>C<< CRANKSHAFT ANGLE SENSING BLADE/CRANKSHAFT CAMSHAFT DRIVE SPROCKET INSTALLATION

1. Degrease and clean the crankshaft angle sensing blade and crankshaft camshaft drive sprocket.
2. Degrease and clean the crankshaft camshaft drive sprocket installation side of the crankshaft.

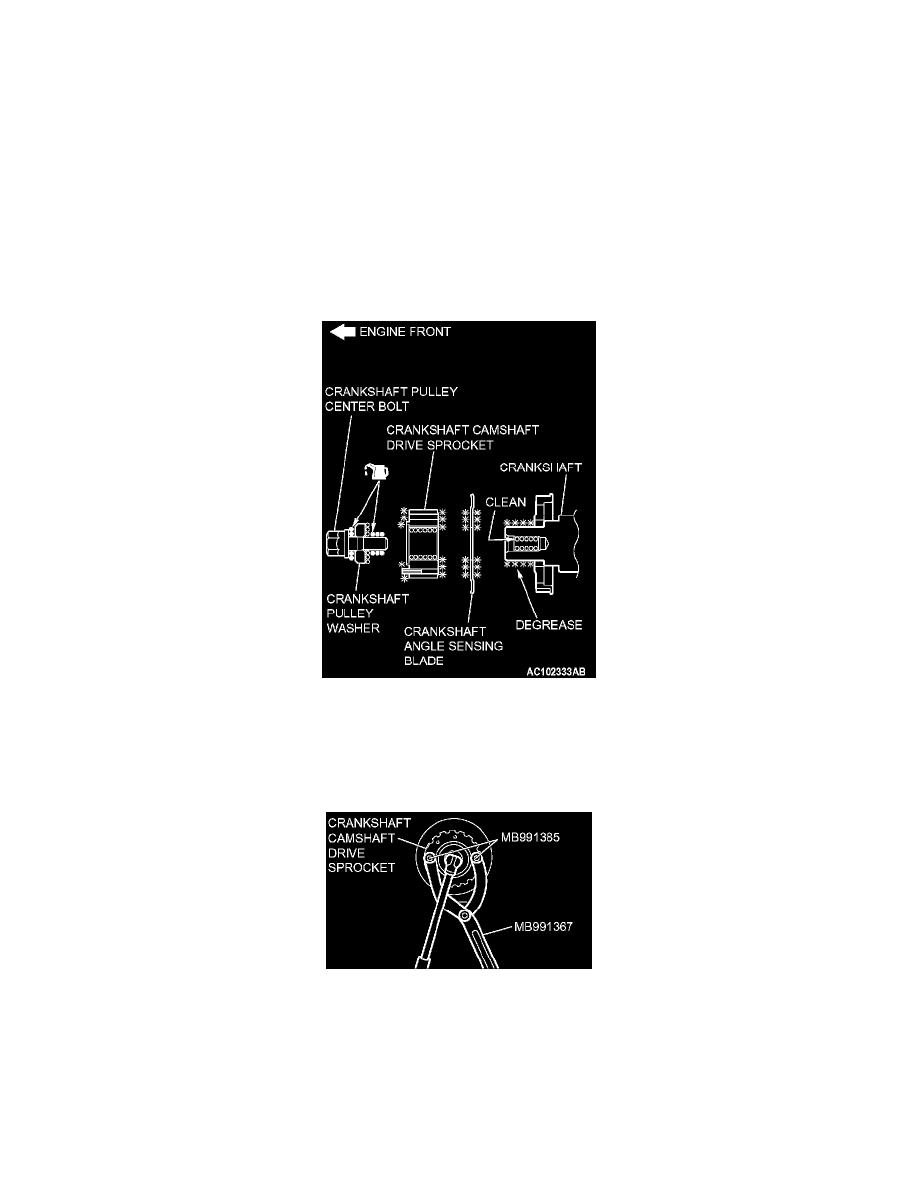

3. Install the crankshaft angle sensing blade and crankshaft camshaft drive sprocket in the direction shown.
4. Clean the screw hole of the crank shaft.
5. Place the larger chamfer side of the crank shaft pulley washer in the direction shown and then assemble on the crankshaft pulley center bolt.
6. Apply some engine oil to the crankshaft pulley center bolt bearing surface and screw.

7. Hold the crankshaft camshaft drive sprocket with special tools MB991367 and MD991385 in the same manner as removal.
8. Tighten the crankshaft pulley center bolts to the specified torque.

Tightening torque: 162 ± 5 Nm (120 ± 3 ft. lbs.)

>>D<< TIMING BELT TENSIONER ADJUSTER INSTALLATION
1. Install according to the following procedures when the timing belt tensioner adjuster rod is fully extended.

CAUTION:  If the compression is too fast, the procedure may damage the rod.
