Timing Belt: Specifications (page 11 of 15)

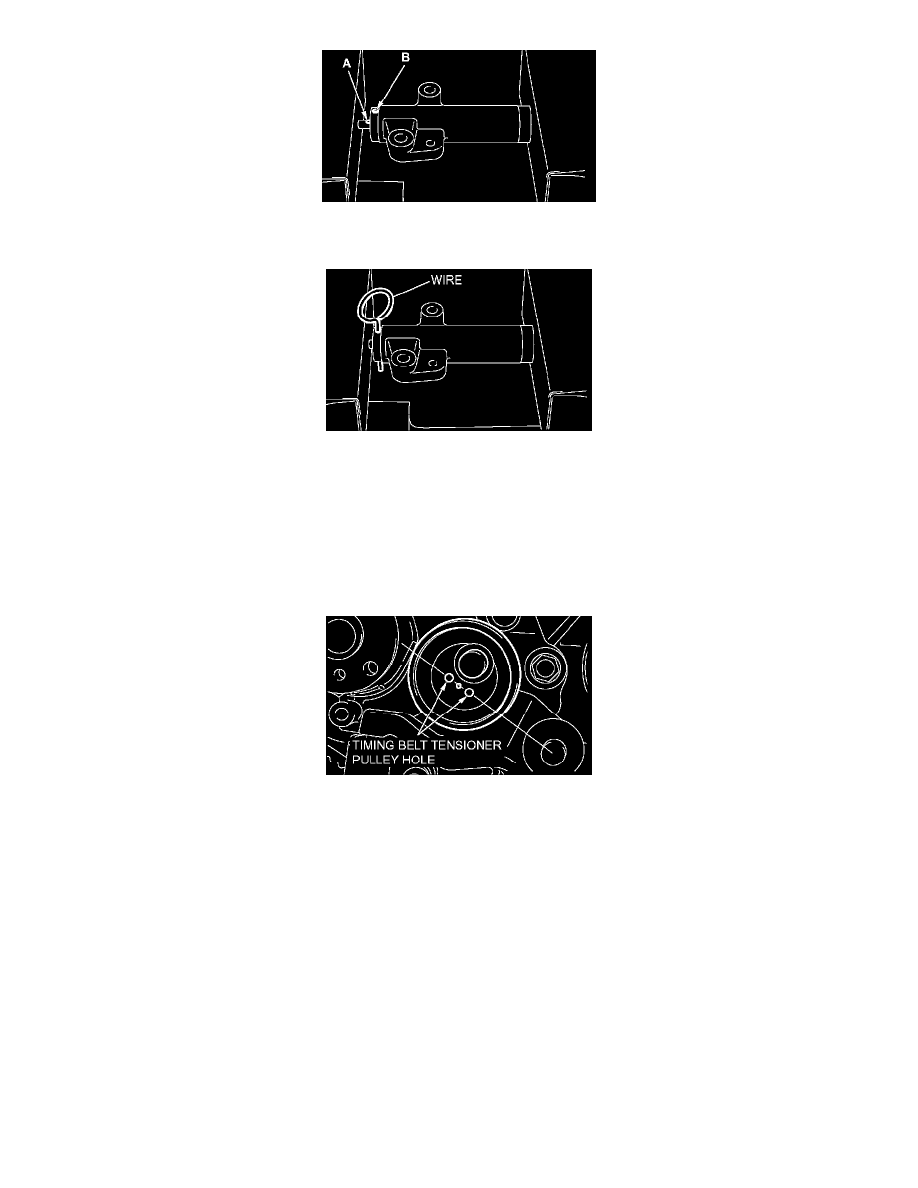

1. Slowly compress the timing belt tensioner adjuster rod using a press or vice, then align the set hole A of the rod with set hole B of the

timing belt tensioner adjuster cylinder.

2. Insert a wire. into the aligned set hole.

NOTE: When replacing the timing belt tensioner adjuster with new parts, the timing belt tensioner adjuster is set with a pin.

2. Assemble the timing belt tensioner adjuster to the engine, then tighten the assembling bolt to the standard torque. Do not remove the wire or

pin until the tension of the valve timing belt is adjusted.
Tightening torque: 23 ± 3 Nm (17 ± 2 ft. lbs.)

>>E<< TIMING BELT TENSIONER PULLEY INSTALLATION

Temporarily tighten the timing belt tensioner pulley as shown.

>>F<< VALVE TIMING BELT INSTALLATION
