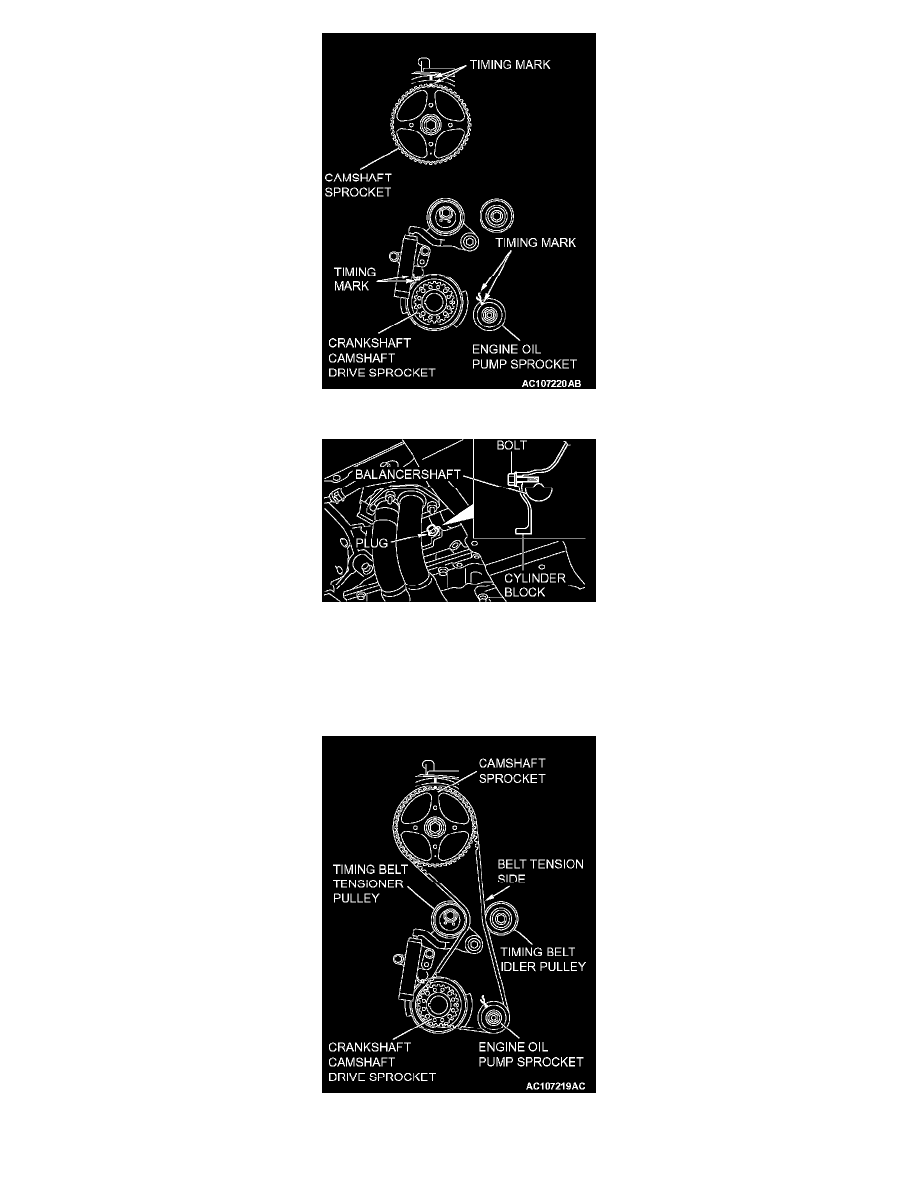

1. Align the timing marks on the camshaft sprocket, crankshaft camshaft drive sprocket and engine oil pump sprocket.

2. Adjust the timing mark of the engine oil pump sprocket. Unplug the cylinder block plug. Insert a bolt (M6 x 45 mm) from the plug hole and

then check.
If the bolt comes in contact with the balancer shaft turn the sprocket one rotation. Re-adjust the timing mark and then check to see that the bolt
fits.
Do not remove the bolt until the valve timing belt is assembled.

3. Install the valve timing belt as follows:

1. Place the valve timing belt on the timing belt tensioner pulley and crankshaft cam shaft driver sprocket. Support it with your hand so it

does not slide.
