Mitsubishi Workshop Service and Repair Manuals

Timing Belt: Service and Repair
Removal

***UPDATED BY TSB # 8509002 DATED FEBRUARY 1985

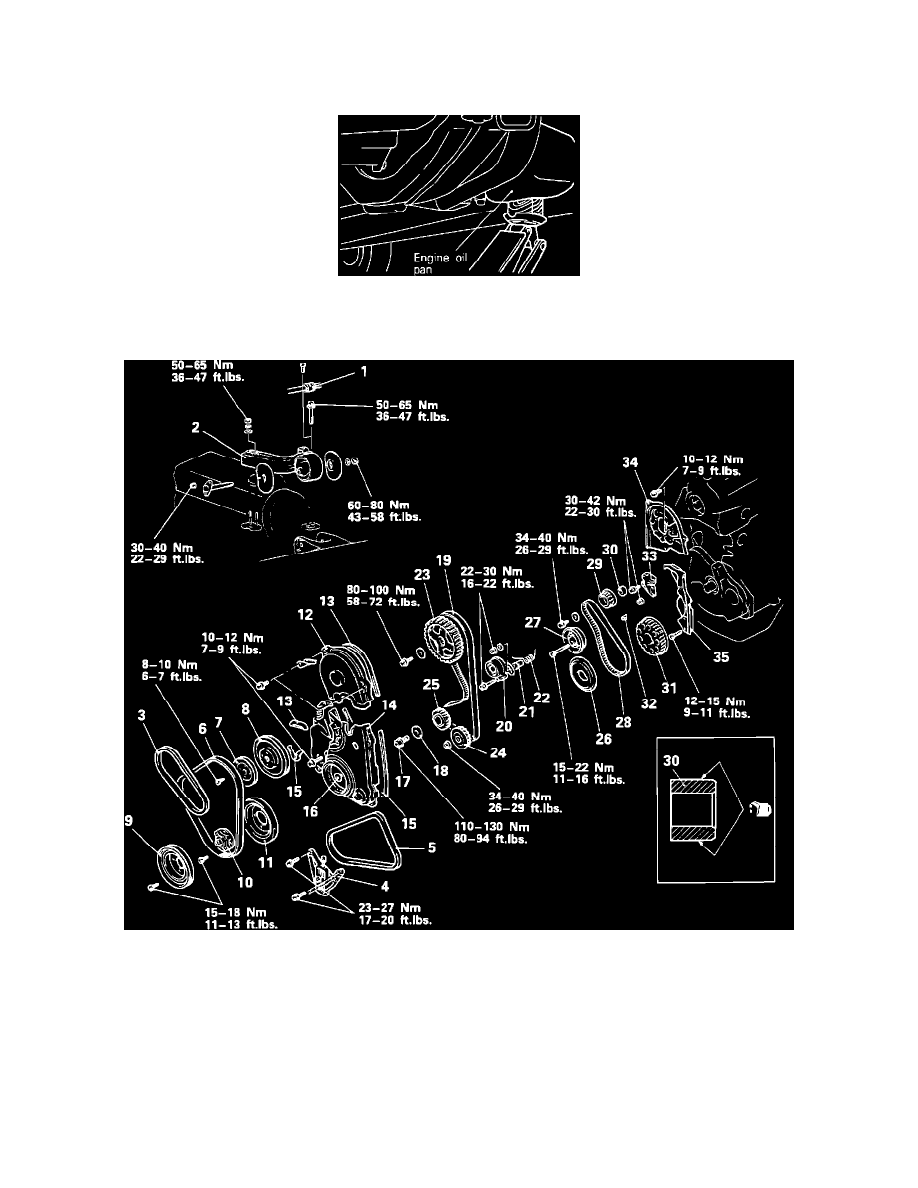

Fig. 1 Supporting Engine

1.

Using a suitable piece of wood and a jack, support the engine. Fig. 1.

Fig. 28 Exploded View

2.

Remove the top LH engine bracket and the bolt for the tubing clamp. Fig. 28.

3.

SLOWLY lower the jack.

4.

Turn the engine clockwise and align the timing marks so that the engine is on TDC #1 cylinder.

CAUTION:The engine must only be turned in the clockwise direction.

5.

Remove the power steering belt and tensioner. Fig. 28.

6.

Remove the A/C belt (if equipped). Fig. 28.

7.

Remove the alternator belt. Fig. 28.

8.

Remove the water pump drive pulley (and P/S pulley if equipped). Fig. 28.
