Drive Belt: Service and Repair

Drive Belt: Procedures

DRIVE BELTS

Checking

-

Inspection should be done only when engine is cold or over 30 minutes after the engine is stopped.

-

Visually check belts for wear, damage, and cracks on inside and edges.

-

Turn crankshaft pulley two times clockwise, and make sure tension on all pulleys is equal before doing the test.

CAUTION:
-

When the tension and frequency are measured, the acoustic tension gauge should be used.

-

When checking immediately after installation, first adjust it to the specified value. Then, after turning crankshaft two turns or more,
re-adjust to the specified value to avoid variation in deflection between pulleys.

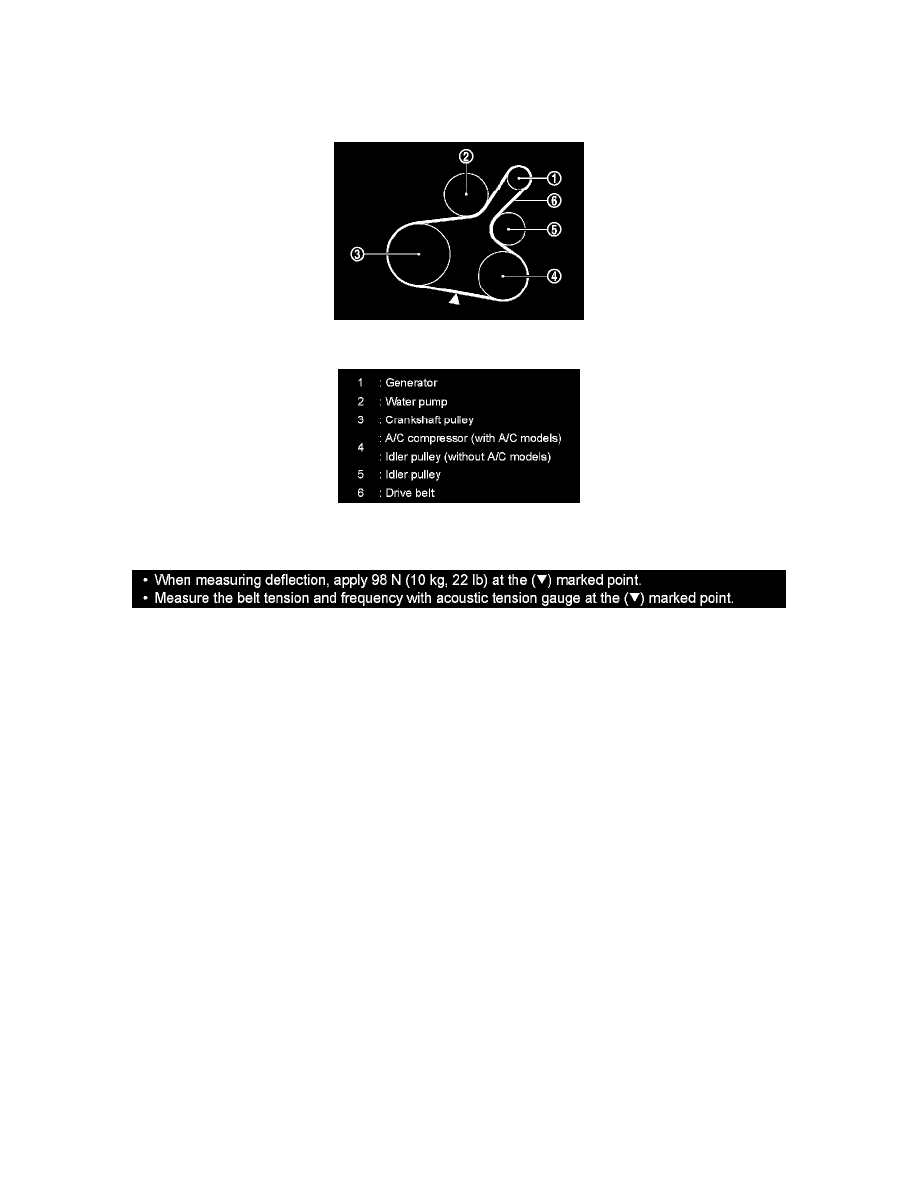

Belt Deflection / Belt Tension and Frequency :  See: Specifications.
