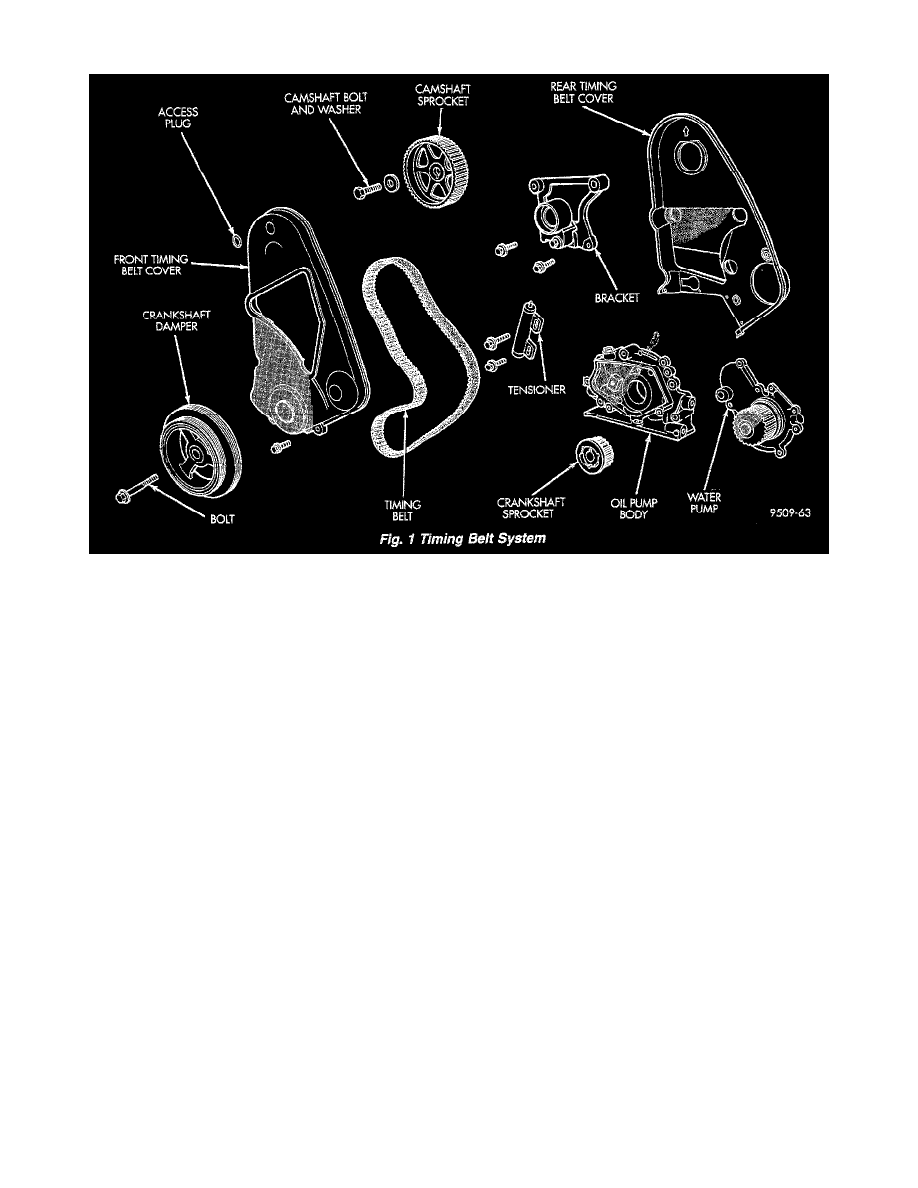

Timing Belt: Service and Repair

TIMING BELT SERVICE

VALVE TIMING CHECK-TIMING BELT COVER INSTALLED

1. Remove number one spark plug.
2. Using a dial indicator; set number one cylinder to TDC on the compression stroke.
3. Remove the access plug from the outer timing belt cover.
4. Check the timing mark on the camshaft sprocket, it should align with the arrow on the rear belt cover.

REMOVAL

1. Remove accessory drive belts. Refer to Cooling System for procedure.
