Porsche Workshop Service and Repair Manuals

Roll Bar: Adjustments

Adjusting The Roll-Over Bar In The Vehicle

The rollover bar was measured for the vehicle and fixed with locating pins at the factory.

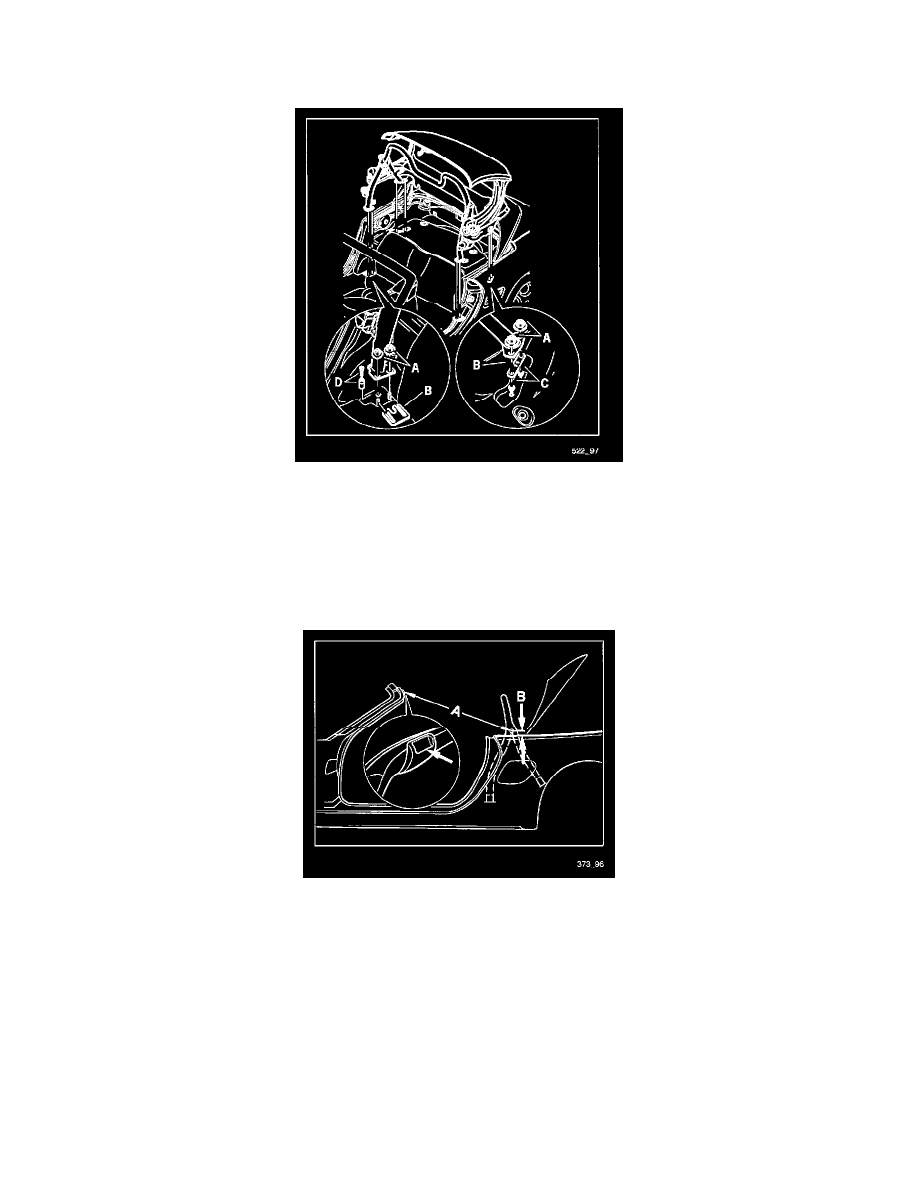

Adjustment procedure: Unscrew the collar nuts (Item A) at the front and rear screw mounting points. Lift the roll-over bar and add or remove lining
plates (Item B) according to the required adjustment. The sleeves (Item C) must not be removed. The oval-head screw and the fitting pin (Item D) may
be removed only if the rollover bar is replaced.

After fitting the roll-over bar into the vehicle, it is necessary to adjust the rollover bar. This is achieved by inserting shim plates at the front and rear
screwed points until dimensions A and B are achieved.

Dimension A = 799 ± 1 mm

Dimension A (slant measure) is measured from the centre of the threaded bore for the belt deflector fastening point to the centre of the convertible top
pin housing (see figure).

Dimension B = 39 ± 1 mm

Dimension B is measured from the centre of the threaded bore for the belt deflector fastening point to the upper edge of the rear side panel (see figure).

Tighten the collar nuts (Item A).
Tightening torque: 23 Nm
