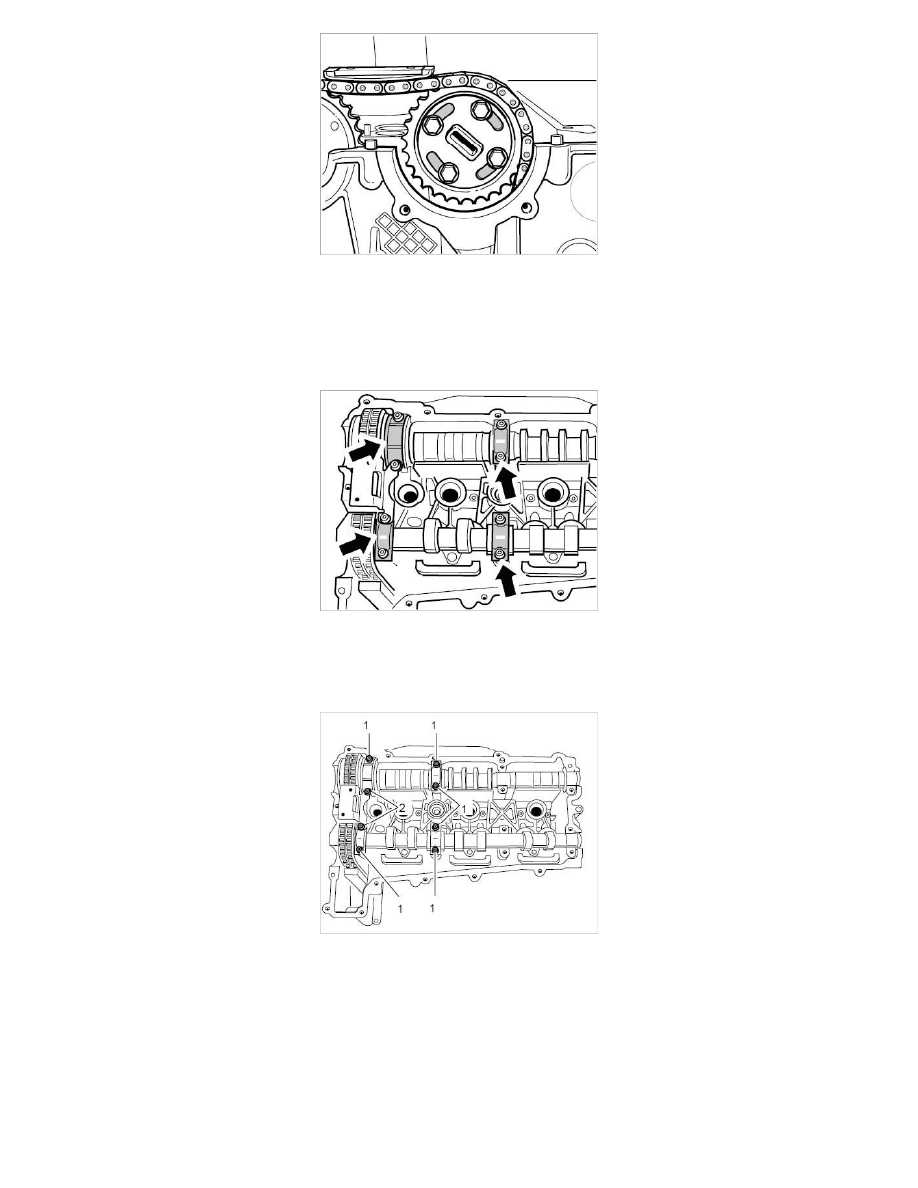

Outlet sprocket 1 - 3, all screws fitted

Information
^

Do not interchange the thrust bearings of the inlet and outlet camshafts during assembly; observe identification markings.

8. Insert three thrust bearings and one housing -arrows- for the bearing sleeve of the camshafts together with the guide rail for the timing chain.

Installation position of housing

9. Insert eight housing screws (Torx): six M6 x 35 -1- and two M6 x 40 -2- for camshaft bearing and guide rail. Tighten screws evenly and just

finger-tight.

Housing screws

Adjusting camshaft timing

Information
^

The engine must be always turned clockwise (running direction of engine) during assembly work on the timing drive mechanism.

^

Only turn engine using the crankshaft pulley, not at the camshafts.

Adjust timing, cylinder bank 4 - 6:

1. Align both camshafts. The small circular cut-outs must point upwards -arrows-.
