Drive Belt: Service and Repair

Drive Belt Replacement

Special Tools

KM-6349  Fixing Rod

Removal Procedure

1. Raise the vehicle by its full height.
2. Remove the lower engine cover and the right engine splash shield.
3. Remove the drive belt.

*

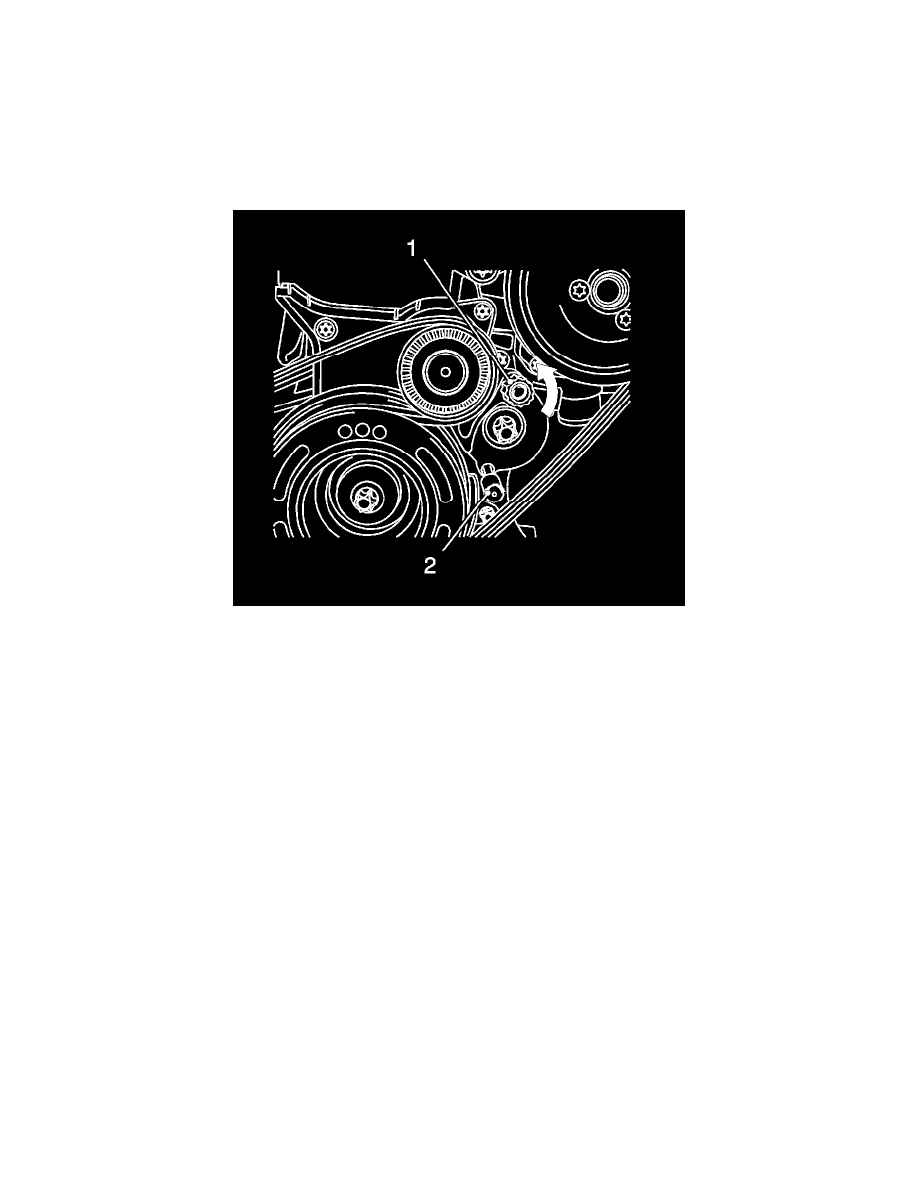

Apply tension to the drive belt tensioner in the direction of the arrow at the projection (1) and lock with KM-6349   (2).

*

Remove the drive belt.

Installation Procedure

1. Install the drive belt.

*

Apply tension to the tensioner at the projection counterclockwise in the direction of the arrow.

*

Remove the KM-6349  .

*

Allow the tensioner to slide back slowly.

2. Install the lower engine cover and the right engine splash shield.
3. Lower the vehicle by its full height.
