Note:  Attaching KM-6001-A   guarantees perfect alignment of the drive unit with the frame.

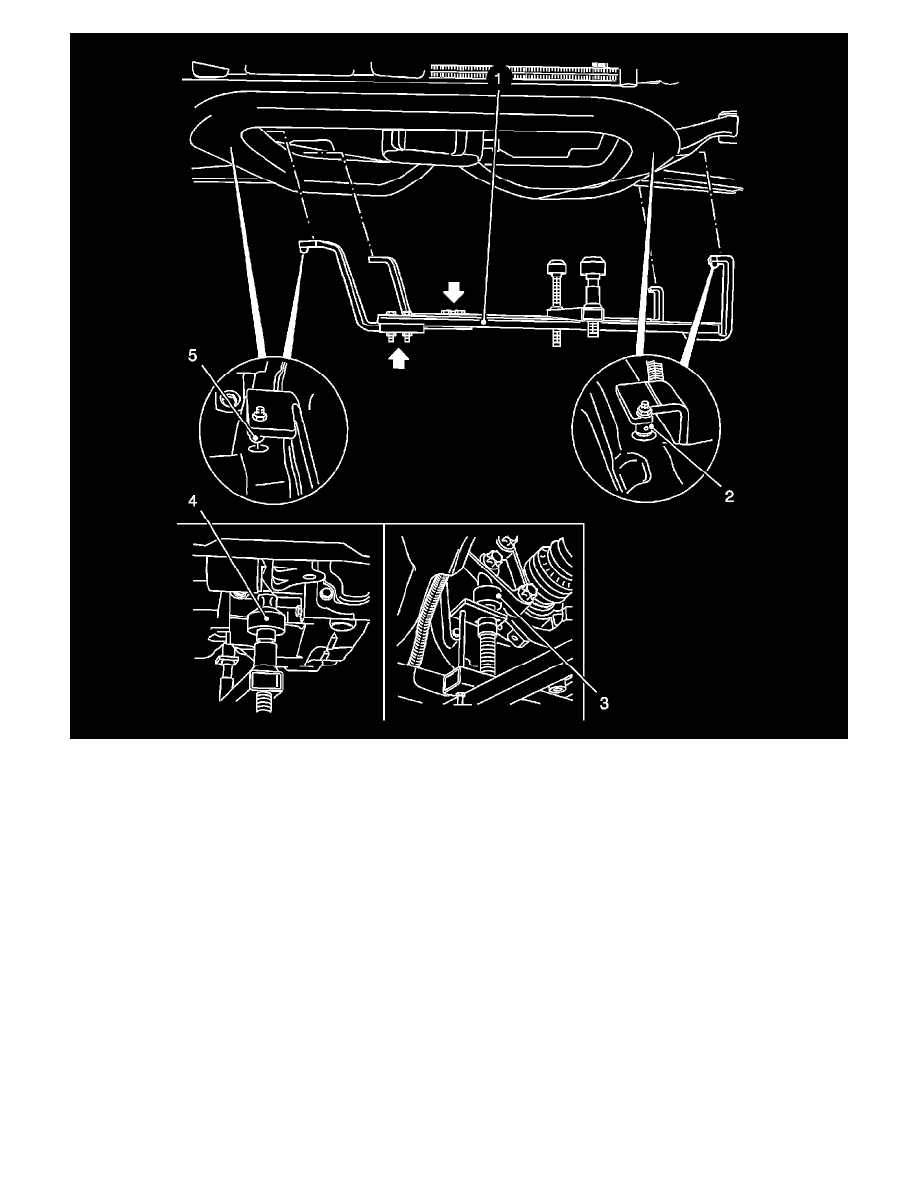

19. Attach KM-6001-A   (1).

1. Loosen the 3 bolts (arrows) in the adjusting rails.
2. Insert KM-6001-A  .

The journals (2, 5) must sit in the guide holes of the frame.

3. Tighten the 3 bolts in the adjusting rails.
4. Adjust the support bearings, front (4) and rear (3).

Note:  The guide journals must be seated free from play in the support bearings.

5. Raise the support bearings up to the stop on the guide journals.

20. Lower the vehicle by its full height.
