CASTER

^

Inspection

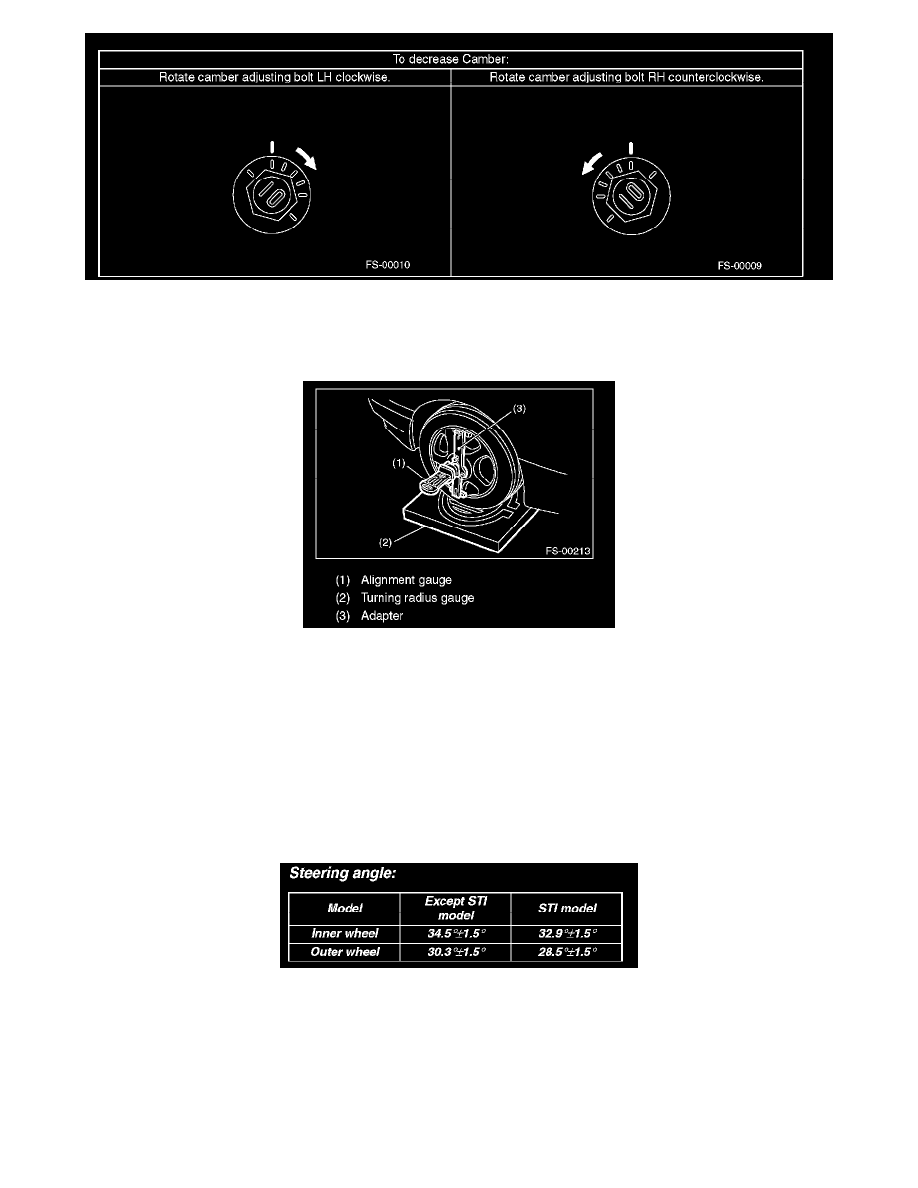

1) Place the front wheel on turning radius gauge. Make sure ground contacting surfaces of front and rear wheels are set at the same height.
2) Set the adapter into center of wheel, and then install the wheel alignment gauge.

3) Follow the wheel alignment gauge operation manual to measure caster angle.

NOTE:
Refer to "SPECIFICATION" for caster values.

STEERING ANGLE

^

Inspection

1) Place the vehicle on a turning radius gauge.
2) While depressing the brake pedal, turn the steering wheel fully to the right and left. With the steering wheel held at each fully turned position,

measure both the inner and outer wheel steering angle.

Steering angle:

^

Adjustment

1) Turn the tie-rod to adjust steering angle of both inner and outer wheels.
2) Check the toe-in.

NOTE:
Correct the boot if it is twisted.
